TWS Bluetooth eshitish antennasi
Bluetooth eshitish vositalarining bu qadar mashhur bo'lishining eng katta sababi shundaki, ular simsiz va simli eshitish kabellari kishanlaridan xalos bo'ladi. Bluetooth minigarnituralari signallarni radio to'lqinlar orqali uzatadi, shuning uchun antenna dizayni juda muhimdir. Ushbu maqola qo'lda raqamli mahsulotlarda ishlatiladigan antennalarning umumiy turlarini qisqacha tanishtiradi.
1. PCB antennasi.
PCB antennasi to'g'ridan-to'g'ri tenglikni elektron platadagi mis folgadan tashkil topgan antenna bo'lib, u arzon narxlardagi, yuqori partiyaning barqarorligi va ishlab chiqarishda nosozliklarni tuzatishning afzalliklariga ega. Kamchilik shundaki, u faqat bitta chastota diapazoni uchun mos keladi va u PCB mis folgasidan iborat bo'lgani uchun antenna holati nisbatan cheklangan. Bunga qo'shimcha ravishda, PCB antennasi odatda katta bosh maydonini talab qiladi va antennaning o'zi ham katta. PCB antennalari noutbuklar, televizor qutilari va boshqalarda keng qo'llaniladi. Bluetooth eshitish vositalaridagi PCB antennalari quyidagi rasmda ko'rsatilgan:
2. Seramika antennasi.

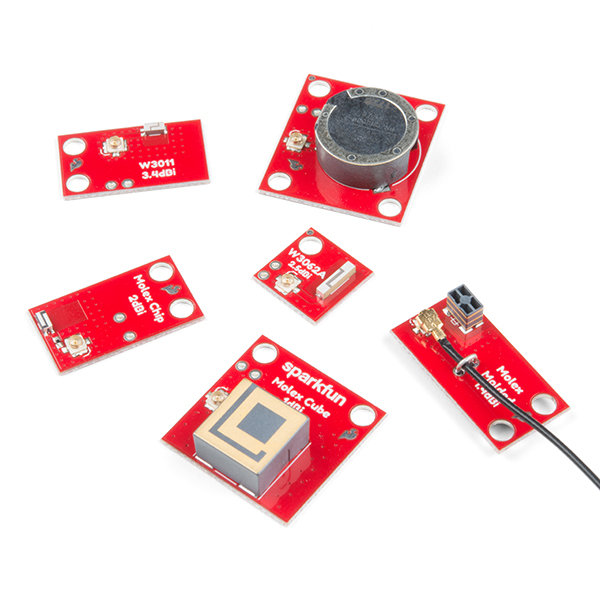

Keramika antennasi Bluetooth qurilmalari uchun mos keladigan miniatyuralashtirilgan antennadir. U kichik joy egallaydi va yaxshi ishlashga ega. U tor tarmoqli kengligiga ega va bir nechta chastota diapazoniga erishish qiyin. Bu anakartning integratsiyasini samarali ravishda yaxshilashi va ID-dagi antennaning cheklanishini kamaytirishi mumkin.; Kengashning ta'rifi boshida dizaynni import qilish kerak. Seramika antennalari blokli keramik antennalarga va ko'p qatlamli keramik antennalarga bo'linadi:
Blok antennasi: butun seramika tanasi yuqori haroratda sinterlanadi va keyin antennaning metall qismi seramika blokining yuzasiga bosiladi.
Ko'p qatlamli antenna: Otish past haroratli qo'shma yoqish usulini qabul qiladi, bu ko'p qatlamli keramika to'plangan va hizalangan va keyin yuqori haroratda sinterlangan, shuning uchun antennaning metall o'tkazgichi har bir seramika dielektrik qatlamiga bosib chiqarilishi mumkin. dizayn talablariga muvofiq, u antenna hajmini samarali ravishda kamaytirishi va antennani yashirish maqsadiga erishishi mumkin.
Keramikaning dielektrik o'tkazuvchanligi PCB elektron platasidan yuqori bo'lganligi sababli, keramik antennadan foydalanish antennaning ishlashini ta'minlagan holda antenna hajmini samarali ravishda kamaytirishi mumkin. Seramika antennalarining nochorligi shundaki, ular mustahkamlik bilan bog'liq muammolarga ega, ular katta va ular joylashtirilganda ham cheklangan. Keramika antennalari GPS antennalari va Bluetooth antennalari kabi IoT mahsulotlarida eng ko'p qo'llaniladi.
3. LDS antennasi.

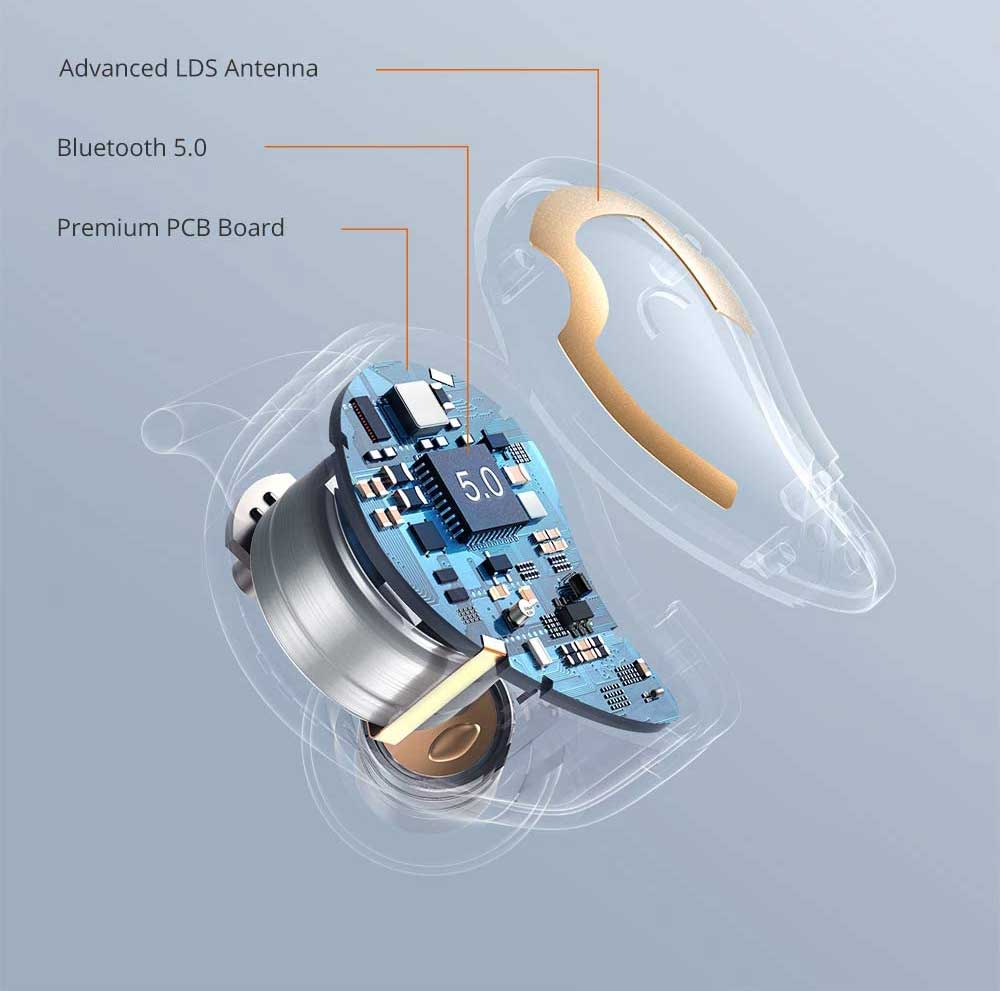

LDS antenna texnologiyasi lazerni to'g'ridan-to'g'ri tuzilish texnologiyasi bo'lib, u o'tkazuvchan naqshning traektoriyasi bo'yicha lazerning harakatini nazorat qilish uchun kompyuterdan foydalanadi va lazerni kalıplanmış uch o'lchamli plastik qurilmaga loyihalashtiradi. Bir necha soniya ichida elektron sxema faollashtiriladi. Uning printsipi PCB antennasiga o'xshaydi, farqi shundaki, LDS antenna shaklini lazerni plastik korpusga loyihalash uchun ishlatadi va bir necha soniya ichida metall antennani hosil qilish uchun elektrokaplama. LDS antennasining eng katta kamchiliklari yuqori narx va murakkab jarayondir. Eng katta afzallik shundaki, antenna to'g'ridan-to'g'ri korpusning orqa tomoniga joylashtirilishi mumkin, shunda antennaning bo'sh joyi katta va antennaning samaradorligi yuqori bo'ladi. Hozirgi vaqtda u yuqori darajadagi smartfonlar, aqlli soatlar / bantlar va Bluetooth eshitish vositalarida keng qo'llaniladi.
