POGO PIN kodiga asosiy kirish

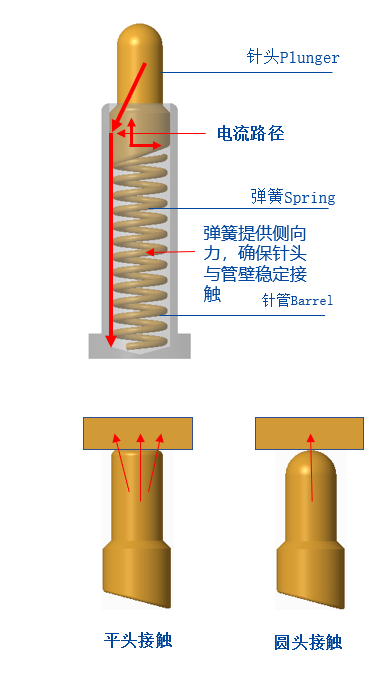

Nima uchun POGO PIN qiyshiq tuzilishga ega: Pogo PIN pistonining pastki qismi odatda qiyshiq tuzilishga ega. Eğimli strukturaning vazifasi Pogo Pin igna (Plunger) ishlayotgan vaqtda ignaning ichki devori (Tube) bilan aloqada bo'lishini ta'minlashdan iborat, shunda oqim asosan o'tadi. Pogo Pinning barqarorligi va past empedansini ta'minlash uchun oltin bilan qoplangan igna (Plunger) va igna (Tube).
Nima uchun POGO PIN dumaloq bosh tuzilishidan foydalanadi? Pogo Pin odatda nisbatan kichik bo'lgani uchun talab qilinadigan elastiklik unchalik kuchli emas. Agar u quvvat bankida yoki yoritishda ishlatilsa, elastiklik to'rtdan besh yuz grammgacha yoki hatto bir yoki ikki kilogrammni tashkil qiladi. Tabiiyki, uni tekis qilish yaxshiroqdir. , Yassi boshning aloqa maydoni sezilarli bo'lib, uning kuchi kontakt yuzasining oksid qatlamini sindirish va uni to'liq aloqa qilish uchun etarli. Dumaloq boshlarning aksariyati TWS Bluetooth eshitish vositalarida va aqlli bilaguzuk soatlarida qo'llaniladi. Maksimal elastiklik kuchi 150 gramdan oshmaydi (zaryadlash qutisi teshigining elastik kuchi 20-35gf orasida) va sirt va sirt o'rtasidagi aloqa tarqalib ketadi va naushnikdagi mis ustun oxiri buzilmaydi. Oksid qatlami etarli emas, natijada yomon aloqa va yomon aloqa. Bu vaqtda, agar nuqtadan sirtga aloqa qilish uchun yumaloq bosh strukturasi ishlatilsa, elastik kuch bir nuqtada to'planadi va aloqa tabiiy ravishda ancha etarli bo'ladi.
Ishlash parametri/ishlash parametri
asosiy ishlash parametrlari
A. Ishlash kuchlanishi: DC 12 voltdan kam
B. Nominal oqim: 1.0 Amper /Pin
C. Ishlash harorati: -40 darajadan 85 darajagacha.
D. Saqlash harorati: 25 daraja plyus /-3 daraja.
E. Ish muhitining namligi: 10 foiz RH dan 90 foizgacha RH
F. Chidamlilik (hayot): 10,000 sikl.
G. Aloqa qarshiligi: 200 mOhm Maks. @ishchi zarbasi
(Ish zarbasi paytida: 200mOhm / Maks)
Pogo Pin ishlab chiqarish jarayoni
Pogo pinni yig'ish usuli / mahsulotni yig'ish usuli

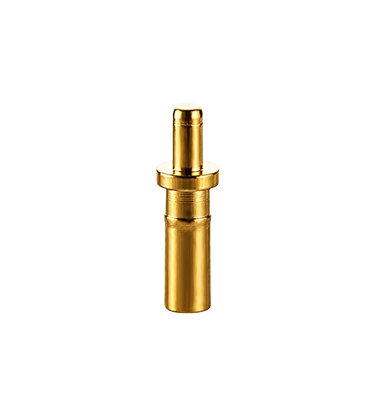

Pim (Plunger): Guruch oltin bilan qoplangan (C36{{10}}4), elektrokaplama qatlamining qalinligi turli ilovalarga qarab o'zgaradi. Odatda, nikel bilan qoplangan 1,25 ~ 2,5 um (50 ~ 100 µ "ga aylantirilgan) va keyin oltin bilan qoplangan 0,075 ~ 0,75um (3 ~ 30µ "ga aylantirilgan) yoki kompozit qoplama jarayoni.
Igna trubkasi (barrel): Guruch oltin bilan qoplangan (C36{{10}}4), elektrokaplama qatlamining qalinligi turli holatlarga qarab o'zgaradi. Umuman olganda, nikel bilan qoplangan 1,25 ~ 2,5um (50 ~ 100µ "ga aylantirilgan) va keyin oltin bilan qoplangan 0,075 ~ 0,75um (3 ~ 30µ "ga aylantirilgan) yoki kompozit qoplama jarayoni.

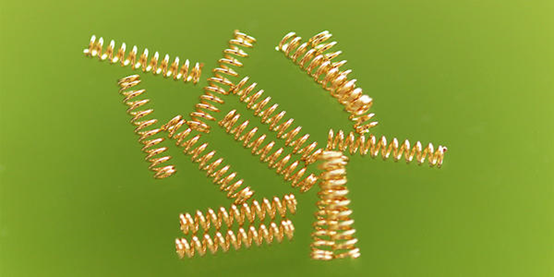

Bahor: SUS 304 yoki SWP (piano simi)
Korpus: PA46, PA9T, ulardan PA4T va LCP halogensiz material sifatida ishlatilishi mumkin
Qopqoq (CAP): PA46, PA9T, ulardan PA4T va LCP halogensiz materiallardan tayyorlanishi mumkin

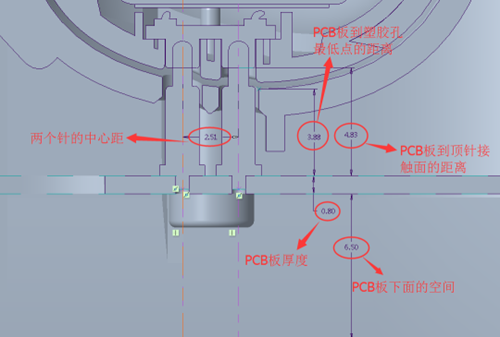

Frontend dizaynida Pogo pinidan foydalanganda qanday parametrlarni tasdiqlash kerak?
① PCB platasidan quloqchin uchidagi mis ustunning aloqa yuzasigacha bo'lgan masofani tasdiqlang (ya'ni, POGO PIN kodining ish balandligi).
② PCB platasidan zaryadlash qutisining plastik yuzasigacha bo'lgan masofani tasdiqlang (ya'ni, POGO PIN ignasining maksimal balandligi, igna bu balandlikdan oshmasligi kerak).
③ PIN igna markazi va aylana markazi orasidagi masofani tasdiqlang
(SMT patching paytida shovqinni oldini olish uchun keyinroq lenta olayotganda shlyapa hajmini tasdiqlang).
④ PCB platasining o'lchamini va taxta ostidagi bo'sh joyni tasdiqlang
(POGO PIN-kodi uchun optimallashtirilgan va takomillashtirilgan).
P.S: PCB platasining diametri 1,6 mm bo'lishi tavsiya etiladi, ta'sir yaxshiroq bo'lishi va quyidagi afzalliklarga ega bo'lishi uchun ustunni taxtali konstruktsiyaga aylantirish tavsiya etiladi: ① Yamoq qattiqroq; ② Igna trubkasi bo'shlig'i kengaytiriladi, igna oldindan ko'proq bosiladi va kontakt etarli bo'ladi.
Nima uchun ignaning pastki qismi qiyshiq bo'lishi kerak: Agar u tekis qilib qo'yilgan bo'lsa, oqim bahorga yuqori talablarga ega bo'lgan bahor tomonidan o'tkaziladi va buloq juda nozik bo'lib, uni yoqish oson.
