Birinchidan, "miniatyura pogo pin" nima, xuddi nomi kabi, "miniatyura pogo pin" ham pogo pinining bir turi, lekin uning hajmi juda kichik va bo'sh joydan foydalanish darajasi juda past (maxsus joyni tejash). )
Birinchisi, mikro pogo pinlarini qo'llash. Bu cheklangan makonda foydalanish uchun mos keladigan yangi turdagi ulagichlar tizimi. Agar mahsulot tekis dizaynni talab qilsa yoki yakuniy mahsulot modulli bo'lishi kerak bo'lsa, juftlashtiruvchi konnektorlardan qochish kerak, shuning uchun miniatyura pogo pinlari ideal tanlovdir. Ulagichlar to'g'ridan-to'g'ri bosilgan elektron platadagi kontakt maydonchalariga suriladi.
Ikkinchidan, miniatyura pogo pinining mahsulot xususiyatlari. Nominal oqim 10A ga yetishi mumkin, minimal pin oralig'i 0,4 mm (teshikdan o'rnatish) / 0,3 mm (sirtga o'rnatish) va xizmat muddati 50 dan ortiq,{{6 }} tsikl. Yuqori tebranish qarshiligi bilan u nozik va engil mobil telefon modullarini (displey, audio uyasi, zaryadlash va boshqa modullar) ma'lumotlarni uzatish yoki oqim uzatish uchun mos bo'lishi mumkin.

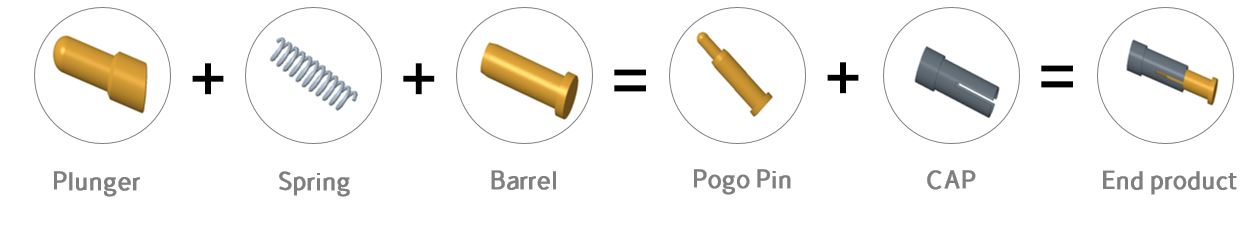

3. Miniatyura pogo pinining tuzilishi va ishlash prinsipi. Oddiy pogo piniga o'xshab, miniatyura pogo pinli ulagichi prujinali yupqa trubadan va ichkarida tirgakdan iborat. Bahor pinlarni bosilgan elektron platadagi kontakt yostiqchalariga itaradi va ishonchli, tebranishga chidamli elektr kontaktini o'rnatadi.
4. Moslashtirilgan dizayn. Miniatyura pogo pinlari spetsifikatsiya talablariga javob beradigan maxsus pogo pinlari va foydalanish balandligi bilan mavjud. Mahsulot to'liq avtomatik yig'ish ishlab chiqarish liniyasiga qo'llanilishi mumkin. Turli xil shakldagi pin va ulagich korpuslari, himoya vositalari, qadoqlash yoki mos keladigan ayol sarlavhalarini o'z ichiga olgan maxsus dizayn tanlovi.
5. Standart dizayn. Mijozlar loyihaning maxsus talablariga muvofiq dizaynni erkin tanlashlari mumkin. Noqonuniy tuzilmalarga qo'shimcha ravishda, mijozlar bir qatorli, ikki qatorli yoki ko'p qatorli pinli sarlavhali mahsulotlar uchun yangi standart sifatida pogo pinli terminallardan ham foydalanishlari mumkin.
