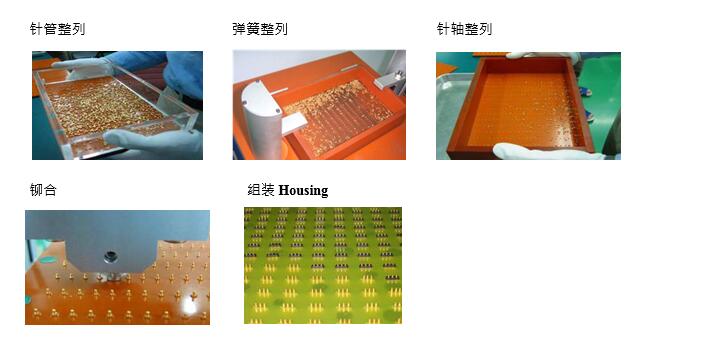

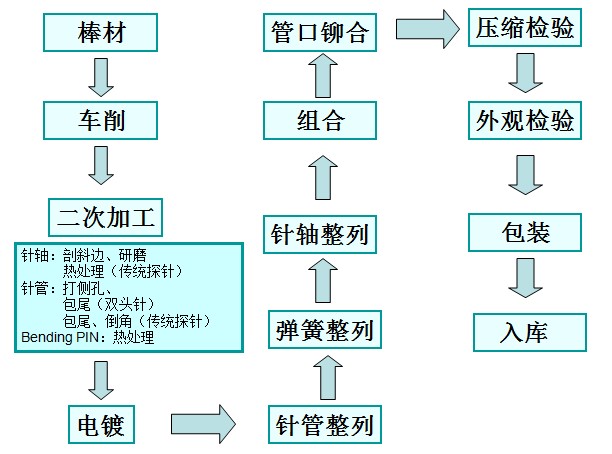

Pogo PIN ulagichini ishlab chiqarish jarayoni
Igna mili/naycha materiali:
Ulagichning asosiy vazifasi shundan iboratki, signal o'tkazuvchanligi va ulash va o'chirishning soni yuqori, shuning uchun materialning o'tkazuvchanligi va elastikligi (oqim kuchi) ham talab qilinadi.
1-1: Guruch (BRASS): mis-sink qotishmasi, uning o'tkazuvchanligi yaxshi, o'tkazuvchanligi taxminan 26 foiz ~ 29 foiz (IACS), mis nisbatiga ko'ra C2680 (JIS) va C3604 ga bo'linishi mumkin , C3601 (kerakli issiqlik bilan ishlov berish)
1-2: Fosfor bronza (FOSFOR BRONZA): mis-qalay qotishmasi, uning o'tkazuvchanligi guruchdan yomonroq, o'tkazuvchanligi taxminan 13 foizni tashkil qiladi. Ammo uning elastikligi va moslashuvchanligi yaxshi
Chizish jarayoniga ega quvurlar uchun javob beradi va uning tasnifi kalay tarkibiga ko'ra C5440, C5191 va C5210 ga bo'linishi mumkin. Qalay miqdori qancha ko'p bo'lsa, o'tkazuvchanlik shunchalik yomon bo'ladi va elastiklik yaxshi bo'ladi.
1-3: Issiqlik bilan ishlov berilgan mis qotishmalari: Masalan, berilliy mis (BERILLIUM qotishmasi) yaxshi elektr o'tkazuvchanligi va elastikligiga ega, lekin uning narxi yuqori.
Uy-joy va qopqoq uchun ishlatiladigan materiallar:

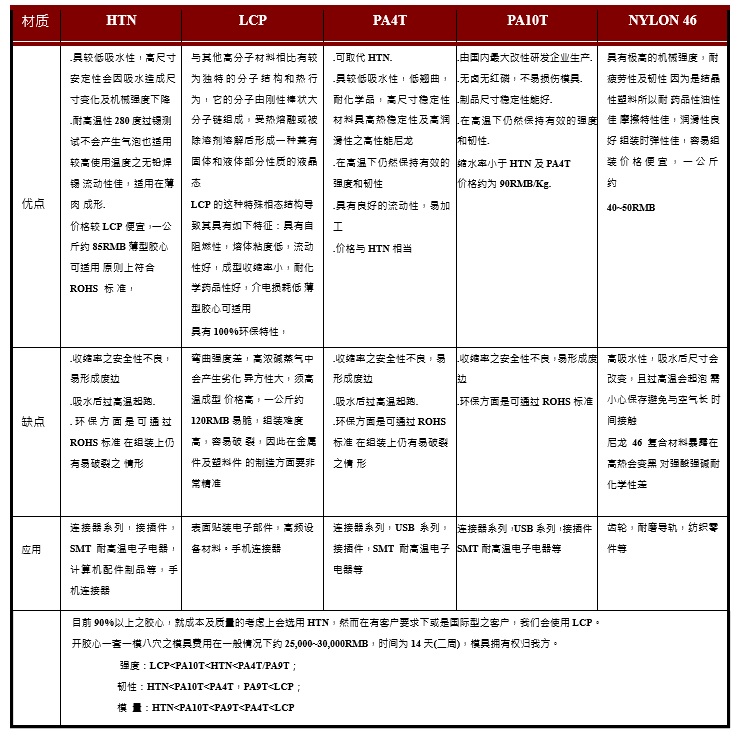

Ulagichning asosiy tuzilishi va izolyatsiyasini ta'minlang va Pogo PIN-kodini uning ichiga joylashtiring. Amaldagi materiallar: Ulagichlarning o'lchami, shakli va ishlatilishi juda farq qiladi, shuning uchun ishlatiladigan muhandislik plastmassalari ham har xil. Ulagichlarni loyihalashda harorat qarshiligi, suyuqlik, mexanik kuch, elektr ishlashi, atrof-muhitni muhofaza qilish talablari va xarajatlar tegishli muhandislik plastmassalarini tanlash uchun omillar sifatida ko'rib chiqilishi kerak. Odatda ishlatiladigan muhandislik plastmassalari LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC va boshqalar.
LCP ning o'zi olovga chidamli xususiyatlarga ega bo'lganligi sababli, u olovga chidamli qo'shmasdan UL94 V-0 darajasiga yetishi mumkin, shuning uchun LCP RoHS va halogensiz talablarga tezda javob berishi mumkin. HTN, PA4T va PA9T neylon materiallar bo'lib, UL94 V-sinfi 0 ga erishish uchun olovga chidamli moddalar qo'shilishi kerak, HTN, PA4T va PA10T ishlab chiqaruvchilari tegishli navlarning materiallari halogensiz foydalanishini e'lon qiladilar. olovga chidamli moddalar.
