Pogo pin konnektorlari haqida qoralama maqola:
Pogo pinli ulagichlar: Elektr ulanishlari uchun bahorgi yechim
Pogo pinli ulagichlar, shuningdek, bahorli ulagichlar sifatida ham tanilgan, kontaktni o'rnatish va kontaktlarning zanglashiga olib borish uchun prujinali pinlardan foydalanadigan elektr ulagichining bir turi. Ular odatda iste'molchi elektronikasi va sinov uskunalarida qo'llaniladi, bu erda ishonchli ulanish zarur bo'lib, u osonlikcha birlashtiriladi va birlashtiriladi.

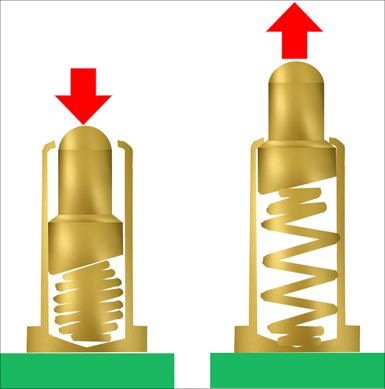

Pogo pinlari qanday ishlaydi
Pogo pin ichida prujinali o'tkazuvchan mildan iborat. Korroziyani oldini olish va o'tkazuvchanlikni yaxshilash uchun uchi nikel ustidan oltin kabi o'tkazuvchan material bilan qoplangan. Prujina pogo pinlariga o'z nomini beradigan "sakrash" ni ta'minlaydi, bu pogo tayoqchasida sakrab turgan multfilm qahramoni Pogodan olingan.
Pogo pinini platadagi prokladka yoki pin ustiga bosilganda, prujinali siqiladi va o'tkazgich uchi aloqa qiladi. Prujina ishonchli ulanishni ta'minlash uchun doimiy kuchni ta'minlaydi, shu bilan birga juft balandligi yoki tekisligida ba'zi o'zgarishlarga imkon beradi. Birlashtirilmaganda, prujina orqaga tortiladi va uchini pin korpusiga xavfsiz tarzda tortadi.
Pogo pinlarining afzalliklari
Pogo pinlari boshqa ulagich turlariga nisbatan bir qator afzalliklarga ega:
- Oltin qoplama va bahor bosimi tufayli past kontakt qarshiligi
- Ulanishni qo'lda ulashning hojati yo'q
- axloqsizlik, yog 'va boshqa ifloslantiruvchi moddalarga chidamli
- Birlashtiruvchi yuzalar orasidagi ozgina noto'g'ri hizalanishni qoplashi mumkin
- Takroriy juftlash davrlaridan keyin minimal eskirish bilan uzoq xizmat muddati
- Alohida korpuslar yoki qulflash mexanizmlarisiz oddiy dizayn
Ilovalar
Pogo pinli ulagichlardan foydalanadigan ba'zi keng tarqalgan ilovalar quyidagilardan iborat:
- Elektron platalarga vaqtinchalik ulanishi kerak bo'lgan sinov qurilmalari
- Prototiplash va kam hajmli ishlab chiqarish uchun dasturchilar
- Iste'molchi qurilmalaridagi batareya kontaktlari
- O'chirish sinovlari va disk raskadrovka uchun ishlatiladigan zondlar
- Yangilash yoki ta'mirlash uchun platalarni almashtirish kerak bo'lishi mumkin bo'lgan elektron qurilmalardagi PCBlar o'rtasidagi o'zaro ulanishlar
Pogo pinlari turli xil ilovalar bo'ylab vaqtinchalik va yarim doimiy elektr ulanishlari uchun ko'p qirrali va ishonchli yechimni ta'minlaydi. Ularning prujinali dizayni o'zgaruvchanlikni o'zlashtiradi va takroriy juftlashish davrlariga bardosh beradi, bu ularni prototiplash, sinovdan o'tkazish va xizmat ko'rsatish dasturlari uchun juda mos keladi.
