Asosiy dizayn tushunchasi,Plunger dizayni vaIshlash balandligi Pogo Pin
Pogo Pin (bahorli ulagich) ning asosiy dizayn konsepsiyasi:
Elektr xarakteristikalari oqimni o'tkazish uchun eng kam qarshilikka ega bo'lgan yo'lni, eng yaxshi holatni faol ravishda topadi
Oqim igna milidan tashqi trubaning devoriga, so'ngra PCBga o'tkaziladi. Bu vaqtda qarshilik qiymati eng kichikdir.

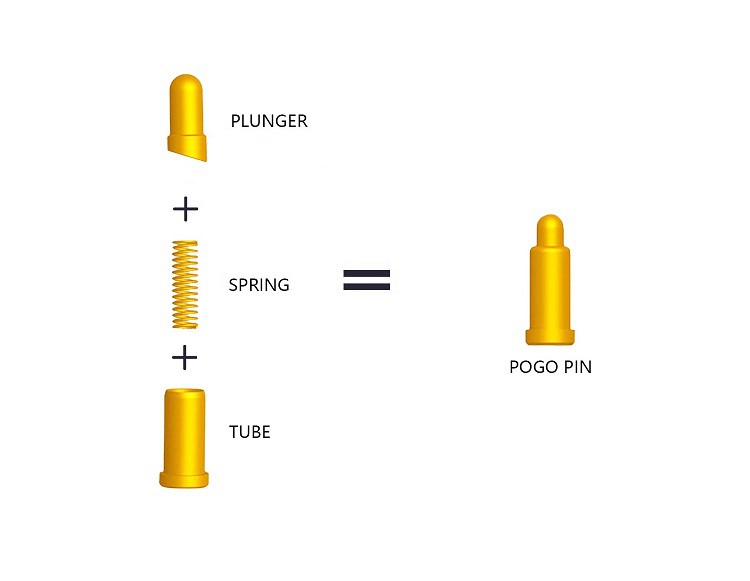

Pogo pinining asosiy pistonli dizayni (bahorli ulagich):
Bias dumi
Bias Tail dizayni ishlash, narx va o'lcham o'rtasidagi yaxshi muvozanat bilan ishlab chiqarish uchun eng keng tarqalgan va arzon hisoblanadi. Ushbu dizayn barqaror pastki empedansni kafolatlashi mumkin.
Afzallik: past va barqaror qarshilik
Orqaga matkap
Orqa matkap odatda simsiz minigarnituralar, smartfonlar yoki kichik IoT qurilmalari kabi kichik ulagichlari bo'lgan muhitda ishlatiladi. kichik o'lchamli mijozlarning elastiklik talablariga javob berishi mumkin, chunki bu dizaynning bahor uzunligi igna trubkasi uzunligidan oshib ketishi mumkin. Ba'zi hollarda bo'sh joy cheklangan.
Konus dizayni
Ushbu turdagi dizayn konsentriklik talablari yuqori bo'lgan ulagich uchun eng yaxshi tanlovdir, chunki kamon to'g'ridan-to'g'ri pinli o'qning konusning quyruq piniga eng yaxshi o'rnatilishi mumkin. pinli o'qning pastki qismidagi konusli quyruq pin o'qining silkinishini kamaytirish uchun bahorning ichki qismiga joylashtiriladi. Afzallik: Oson burilish, ozgina egrilik, arzon narx.
To'p dizayni
To'p dizayni og'ir yuk mashinalari, zaryadlash va tibbiy ilovalar kabi qiyin muhitlar uchun eng yaxshi variant bo'lib, kontakt yanada barqaror va yuqori oqim muhim ahamiyatga ega.
Afzallik: Barqaror qarshilik, Yuqori oqimdan o'tishi mumkin

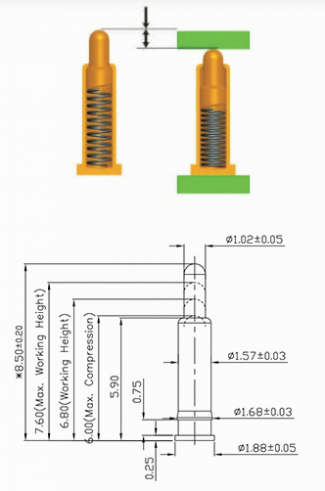

Pogo pinining asosiy ish balandligi (bahorli ulagich):
Odatda, ish paytida siqilish miqdori umumiy sayohatning 2/3 qismini tashkil qiladi, agar siqilish miqdori etarli bo'lsa, ijobiy kuch juda past bo'ladi, shuning uchun impedans barqaror emas.
Ish balandligida pogo pinidan foydalanish ulagichning chidamliligi va ish faoliyatini sezilarli darajada oshiradi.
Pogo pinini bog'laydigan batareyaning aloqa plitasi yoki oltin barmoq axloqsizlik, oksidlanish va hokazolardan xoli bo'lishi kerak.
Iltimos, chizmada ko'rsatilgan spetsifikatsiyalar doirasida foydalanishni cheklang.
