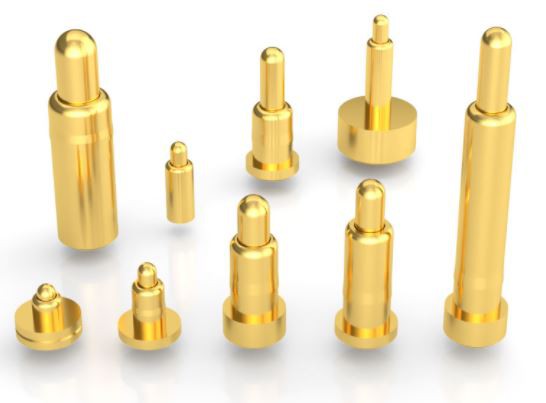

Ajoyib elektrokaplama texnologiyasi Pogo Pin Rodyum bilan qoplangan
Ko'p elektrokaplama jarayonlari va materiallari mavjud. Oltin qoplama bizning eng keng tarqalgan ishlov berish texnologiyamiz va materialimizdir, ammo palladiy qoplamasi, rodyum qoplamasi va ruteniy qoplamasi oltin qoplamadan yaxshiroqdir.
Oltin bilan qoplangan Oltin qoplamasi haqiqiy oltindan foydalanadi, hatto u faqat yupqa qatlam bilan qoplangan bo'lsa ham, u allaqachon butun elektron plata narxining deyarli 10% ni tashkil qiladi. Oltin qoplama qoplama qatlami sifatida oltindan foydalanadi, biri payvandlashni osonlashtiradi, ikkinchisi korroziyani oldini oladi; hatto bir necha yillardan beri foydalanilgan xotira tayoqlarining tilla barmoqlari hamon yaltiroq.
Afzalliklari: kuchli o'tkazuvchanlik, yaxshi oksidlanish qarshiligi, uzoq umr; zich qoplama, nisbatan aşınmaya bardoshli, odatda payvandlash va ulashda ishlatiladi. Kamchiliklari: yuqori narx va yomon payvandlash kuchi.
2. Kimyoviy oltin/immersion oltin Kimyoviy nikel oltin (ENIG), shuningdek, kimyoviy nikel oltin, immersion nikel oltin, kimyoviy oltin va immersion oltin sifatida qisqartiriladi. Immersion oltin kimyoviy usul bo'lib, yaxshi elektr xususiyatlariga ega nikel-oltin qotishmasining qalin qatlami mis yuzasiga o'ralgan va PCBni uzoq vaqt davomida himoya qilishi mumkin. Nikelning ichki qatlamining cho'kma qalinligi odatda 120 ~ 240 mikron (taxminan 3 ~ 6 mikron) va oltinning tashqi qatlamining cho'kma qalinligi odatda 2 ~ 4 mikron (0,05 ~ 0,1 mikron) ni tashkil qiladi. Immersion oltin tenglikni uzoq muddatli foydalanish paytida yaxshi elektr o'tkazuvchanligiga erishishga imkon beradi va u boshqa sirtni tozalash jarayonlariga qaraganda atrof-muhitga chidamlilikka ega.
Afzalliklari:
a. Oltin bilan ishlangan PCB yuzasi juda tekis va yaxshi tekislikka ega, bu tugmachaning aloqa yuzasiga mos keladi.
b. Immersion oltin mukammal lehim qobiliyatiga ega va oltin metall birikma hosil qilish uchun eritilgan lehimga tezda erishadi. Kamchiliklari: Jarayon murakkab va yaxshi natijalarga erishish uchun jarayon parametrlarini qattiq nazorat qilish kerak. Eng qiyin narsa shundaki, oltin bilan ishlov berilgan PCB yuzasi qora diskning afzalliklarini ishlab chiqarish oson, bu ishonchlilikka ta'sir qiladi.
3. Nikel va oltin bilan solishtirganda, ENEPIG nikel va oltin o'rtasida qo'shimcha palladiy qatlamiga ega. Oltinni almashtirish reaktsiyasida elektrsiz palladiy qatlami nikel qatlamini himoya qiladi va uni oldini oladi. O'rinbosar oltinning haddan tashqari korroziyasi; palladiy oltinni botirish uchun to'liq tayyor bo'lib, almashtirish reaktsiyasidan kelib chiqadigan korroziyani oldini oladi. Nikelning cho'kma qalinligi odatda 120 ~ 240 mikron (taxminan 3 ~ 6 mikron), palladiyning qalinligi 4 ~ 20 mikron (taxminan 0,1 ~ 0,5 mikron); oltinning cho'kma qalinligi odatda 1 ~ 4 mikron (0,02 ~ 0,1 mikron). Afzalliklari: U keng ko'lamli ilovalarga ega. Shu bilan birga, nikel-palladiy-oltin nisbatan oltinga botiriladi, bu qora diskdagi nuqsonlardan kelib chiqqan ulanish ishonchliligi muammolarini samarali ravishda oldini oladi. Kamchiliklari: nikel palladiy oltin juda ko'p afzalliklarga ega bo'lsa-da, palladiy qimmat va kam manba hisoblanadi. Shu bilan birga, Immersion Gold kabi, jarayonni nazorat qilish talablari qat'iydir.

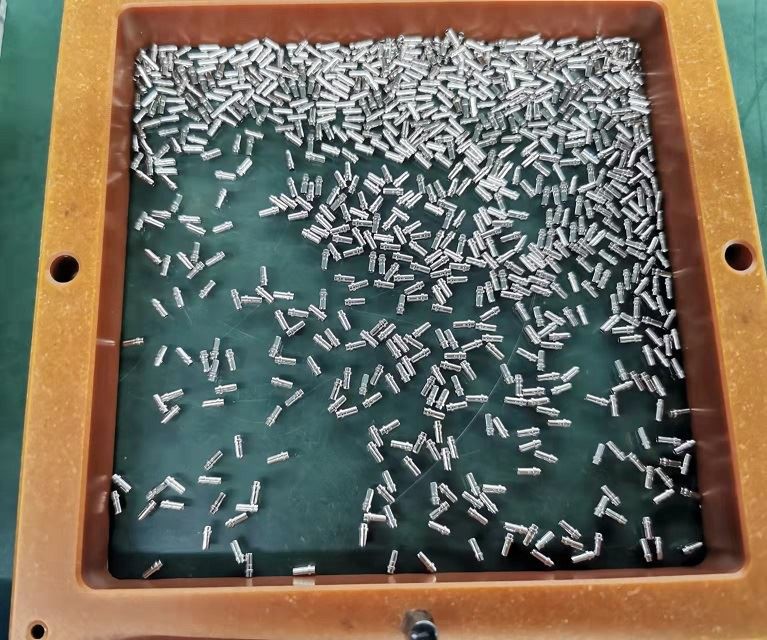

Rodiyning kimyoviy xossalari nisbatan barqaror, havodagi sulfid va karbonat angidrid gazi bilan reaksiyaga kirishish qiyin. Xona haroratida u nitrat kislota va uning tuzlarida erimaydi, hatto suvda ham erimaydi. Har xil kuchli ishqorlarga nisbatan barqarorroq, ammo rodyum konsentrlangan sulfat kislotada eriydi. Rodiyning jismoniy xususiyatlari nisbatan yaxshi. Yaxshi aşınma qarshilik va elektr o'tkazuvchanligiga qo'shimcha ravishda, u ajoyib aks ettirish qobiliyatiga ega va uning ko'zgu koeffitsienti 80% ga (kumush 100%) erishishi mumkin va u uzoq vaqt davomida o'zgarishsiz qolishi mumkin. Shuning uchun u ko'pincha kumush rang o'zgarishiga qarshi qoplama sifatida ishlatiladi. Sinovdan so'ng, 0,1um rodyum qoplamasi kumush qoplamani bir necha yil davomida rang o'zgarishidan himoya qilishi mumkin. Rodyum qoplamasi juda past kontakt qarshiligiga va yuqori qattiqlikka ega, shuning uchun u ko'pincha aloqa nuqtalari uchun qoplama sifatida ishlatiladi.
Rodyumning payvandlash ko'rsatkichlari juda yaxshi emas, chunki qoplamaning ichki stressi nisbatan katta. Rodyum qoplama texnologiyasi 1930 yilda Qo'shma Shtatlarda qo'llanila boshlandi, lekin u asosan dekorativ qoplama uchun ishlatilgan. Keyinchalik, elektronika sanoatining jadal rivojlanishi bilan, rodyum qoplama kumush rang o'zgarishi va elektr aloqa nuqtalarining oldini olishda muhim rol o'ynadi. So'nggi yillarda zargarlik elektrokaplama sanoatida rodyum qoplamasi ko'proq mashhur bo'ldi. Kumush zargarlik buyumlari yuzasiga rodyum qatlamini elektrokaplash kumush rangi o'zgarishini oldini oladi. Narxi arzon va u platinaga o'xshash tuzilishni ham ko'rsatishi mumkin. Rodyumning zichligi platinadan ancha kichik bo'lganligi sababli, rodyum qoplamasining narxi platina qoplamasidan bir oz pastroqdir.
