Haqiqiy simsiz (TWS) Bluetooth eshitish antennasini joriy etish
So'nggi yillarda haqiqiy simsiz (TWS) Bluetooth eshitish vositalari bozori juda issiq bo'ldi va turli mobil telefon ishlab chiqaruvchilari o'zlarining TWS minigarnituralarini ishlab chiqarishni boshladilar; bu bozorga berilgan ahamiyatni ko'rsatish kifoya. Oxirgi maqolada biz haqiqiy simsiz (TWS) eshitish vositasining zaryadlash bo'limining zaryadlash pinini tanishtirdik. Bugun biz antenna qismini qisqacha tanishtiramiz. Biz TWS minigarniturasidagi antennaning ahamiyatini, TWS minigarniturasining Bluetooth antennasini joriy etishni va TWS minigarniturasini loyihalashda uchtasini qanday tanlashni muhokama qilamiz. Bir tomondan, TWS eshitish vositasi Bluetooth antennasining roli, turlari va dizayn tanlovlarini baham ko'ring.
TWS eshitish antennalarining ahamiyati
Qadimgi radiolardan hozirgi aqlli dinamiklargacha, "katta birodarlar" dan smartfonlargacha, an'anaviy Bluetooth garnituralaridan TWS haqiqiy simsiz minigarnituralargacha. Maishiy elektronika texnologiyasini ishlab chiqishda antenna muhim proshivka hisoblanadi. Hamma narsaning Interneti kontseptsiyasining tug'ilishi bilan antennaning roli aqlli uylar, aqlli transport vositalari va aqlli taqiladigan qurilmalar bir mashina tomonidan ulanishi va boshqarilishi uchun yanada muhimroqdir.
TWS minigarnituralari haqiqiy simsiz stereo minigarnituralardir. Asosiy foydalanish usuli mobil telefonlar va kompyuterlar kabi mobil qurilmalar bilan Bluetooth radio chastotasi orqali ulanish va keyin audio ma'lumotlarini naushniklarga uzatish va keyin ularni eshitish vositasi uchida dekodlash va chiqarishdir. Ushbu jarayonda Bluetooth antennasi ikki tomon o'rtasida muloqot qilish va jo'natish va qabul qilish vazifalarini bajarish uchun "minora" vazifasini bajarishi kerak. Shuning uchun, TWS eshitish vositasida Bluetooth chipi va Bluetooth antennasi simsiz uzatiladigan musiqa tinglashni amalga oshirish va simlarning kishanlaridan qochish uchun bir-birini to'ldiradi.
TWS eshitish vositasi Bluetooth antennasi bilan tanishish
TWS eshitish vositasining muhim dasturiy ta'minoti sifatida, Bluetooth antennasining hozirgi rivojlanishi nisbatan etuk. Asosan to'rt turdagi PCB bort antennasi, FPC, keramika va LDS mavjud. Eng mos antenna turini tanlash uchun TWS eshitish vositasi mahsulotining ko'rinishini, chastota diapazoni talablarini va narxini ko'rib chiqing.
1. PCB bort antennasi
Nomidan ko'rinib turibdiki, PCB bort antennasi to'g'ridan-to'g'ri tenglikni taxtasida chizilgan antennaning bir turi. U Bluetooth modullari, WIFI modullari va ZIGBEE modullari kabi bir chastotali modulli elektron platalarda keng qo'llaniladi. TWS minigarnituralarida ovoz balandligi cheklanganligi sababli bortdagi Bluetooth antennasini qo'llash nisbatan kam uchraydi.
PCB bort antennalari plataning elektron qismiga teng bo'lgan PCB platalarini etkazib beruvchilar tomonidan ishlab chiqilishi va amalga oshirilishi mumkin.
Afzalliklari: PCB borti antennasi bir nechta disk raskadrovkani talab qilmaydi va to'g'ridan-to'g'ri tenglikni xarajatsiz chizish mumkin.
Kamchiliklari: Kerakli maydon katta, yo'nalish nisbatan yagona, faqat bitta chastota diapazoni uchun mos keladi, antennalarning turli partiyalarining mustahkamligi nisbatan yomon va shovqinlarga qarshi qobiliyat yomon.
2. FPC antennasi
FPC antennasi PCB bort antennasidan ishlab chiqilgan. TWS minigarniturasining ovoz balandligi chegaralanganligi sababli, ichki anakartdagi bo'sh joy antennani sig'dira olmaydi. FPC antennasi antenna pallasini PCBdan olib tashlash va antennani alohida komponent qilish uchun boshqa tashqi metallardan foydalanishga teng. Shunday qilib, uni TWS eshitish vositasining ichki maydoniga yaxshiroq joylashtirish mumkin.
FPC antennasi yumshoq taxta va moslashuvchan materialning PCB kartasi zavodi tomonidan amalga oshirilishi mumkin.
Afzalliklari: Ko'pgina kichik elektron mahsulotlarga nisbatan qo'llanilishi mumkin bo'lgan chastota diapazonlari ham boy, ishlash yaxshiroq va xarajat pastroq.
Kamchiliklari: Har bir mahsulotni alohida tuzatish va qo'lda tuzatish kerak.

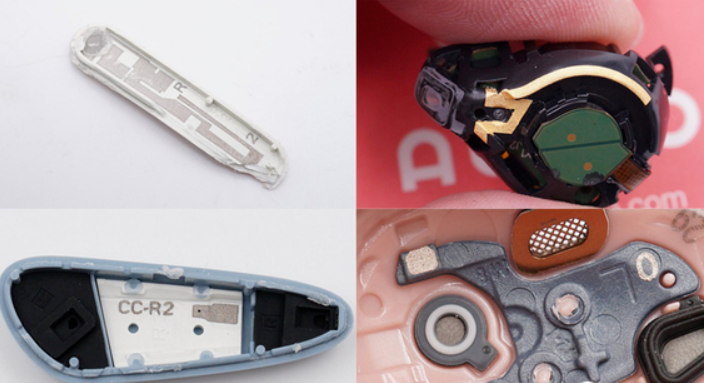

3. LDS antennasi
LDS antennasi FPC antennasining keyingi yangilanishidir. FPC antennasi minigarnituraning ichki maydonidan katta darajada foydalana olgan bo'lsa-da, uni ulash uchun hali ham tekis tekislik kerak.
LDS antennasi lazerli to'g'ridan-to'g'ri qoliplash texnologiyasidan foydalanadi, bu lazer texnologiyasidan to'g'ridan-to'g'ri qavslar, qopqoq plitalari va boshqalarda metall antenna naqshlarini hosil qiladi, bu esa eshitish vositalarining ichki bo'shlig'idan foydalanib, quloqchinlar ichidagi tartibsiz yuzalarga lazer bilan uzatilishi mumkin.
Lazerli ishlov berish, lazer texnologiyasi va elektrokaplama texnologiyasi uchun LDS antennasini ishlab chiqaruvchilar uni qo'llab-quvvatlashi mumkin.
Afzalliklari: Barcha yo'nalishlar qo'llab-quvvatlanishi va kuchli qabul qilinishi mumkin.
Kamchiliklari: Narxi qimmatroq va mahsulotning tashqi yuzasi materialiga maxsus talablar qo'yiladi.
4. Seramika antennasi
Keramika antennasi Bluetooth modul qurilmalarida keng qo'llaniladigan boshqa antenna mahsulotidir. U keramik qobiqlardan foydalanganligi sababli nomlangan. U asosan ikki turga bo'linadi: blokli keramik antenna va ko'p qatlamli keramik antenna.
Blok keramik antenna antennaning metall qismini seramika tez yuzasiga bosib chiqarishdir va ko'p qatlamli keramik antenna har bir seramika dielektrik qatlamiga dizayn talablariga muvofiq chop etilishi mumkin va shu bilan antennaning hajmini kamaytiradi.
Afzalliklari: kichik o'lcham, oson qo'llanilishi, arzonligi, yaxshi ishlashi va faqat kichik joyni egallaydi.
Kamchiliklari: tozalash maydoniga qo'yiladigan talablar nisbatan yuqori, yo'nalish nisbatan yagona va joylashtirish pozitsiyasi uchun talablar mavjud.
TWS minigarnituralarining oldingi demontajidan bilib oldikki, ovoz balandligi cheklovlari tufayli PCB bort antennalari TWS minigarnituralarida nisbatan kam qo'llaniladi. Mahsulotlaringiz ehtiyojlariga qarab tanlang, foydalanishning qat'iy turi yo'q.
To'g'ri antennani qanday tanlash kerak
Nazariy jihatdan, xarajat nuqtai nazaridan, PCB va FPC antennalari arzonroq, keramik antennalar o'rtacha va LDS antennalari qimmatroq; va makondan foydalanish nuqtai nazaridan, LDS antennalari eng moslashuvchan va eshitish vositasining ichki maydonidan to'liq foydalanishi mumkin.
Ishlash nuqtai nazaridan, tashqi antennalarning yuborish va qabul qilish imkoniyatlari odatda o'rnatilgan antennalarga qaraganda yaxshiroq. TWS minigarnituralari tovush cheklovlari va portativlik talablari tufayli o'rnatilgan antennalar bilan ishlab chiqilgan. Ishlash nisbatan o'xshash va mos antennani tanlash uchun turli omillarni har tomonlama ko'rib chiqish kerak.
TWS eshitish vositasining Bluetooth antennasining dizayni Bluetooth aloqasining uzatish sifatiga ta'sir qiladi, bu esa o'z navbatida haqiqiy foydalanuvchi tajribasiga ta'sir qiladi. Bluetooth antennalarini tanlashga unumdorlik, chastota diapazoni, narx va foydalanish maydoni kabi ko'plab omillar ta'sir qiladi. Faqat mahsulotning o'ziga xos shartlari va foydalanish stsenariylarini hisobga olgan holda va mos antennani tanlab, mahsulotning maksimal ishlashiga erishish mumkin.
