Endi hayotning bir qismi deyish mumkin bo'lgan transport, uzoq masofalarga sayohat va tovarlarni etkazib berish uchun avtomobillarni sotib olganlar ko'paydi. Odamlar mashinada ko'proq vaqt o'tkazishadi va ba'zida mobil telefonlarini video tomosha qilish yoki mashinada ofis ishlari uchun kompyuterni yoqish uchun ishlatishadi. Odamlar mashinada uzoqroq qolishlari sababli, avtomobil zaryadlovchi qurilmasi avtomobildagi mobil telefonlar, noutbuklar va boshqa ofis jihozlarini zaryadlashi mumkin. Tabiiyki, u zaryadlovchi xazina kabi muhim va har bir avtomobil egasi uchun ajralmas va muhim aksessuardir.

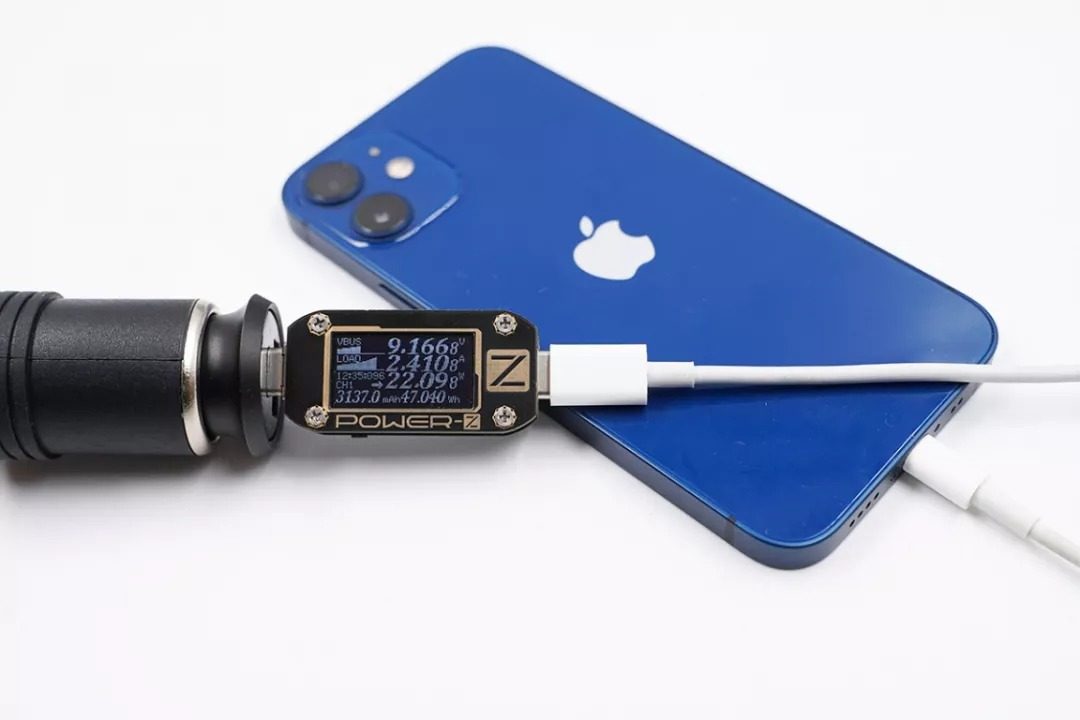

Avtomobil zaryadlovchi sigaret qutisiga o'rnatilgan, avtomobil akkumulyatori bilan quvvatlanadi, avtomobil 12V chiqadi, yuk mashinasi 24V chiqadi va avtomobil zaryadlovchisi mobil telefon uchun maqbul bo'lgan 5V/9V/10V/12V kuchlanishni o'zgartiradi va hokazo. Yuqori quvvatli avtomobil zaryadlovchi qurilmalari, shuningdek, mobil telefonlar va noutbuklarni zaryad qilish uchun kuchlanishni 15V va 20V ga oshiradigan o'rnatilgan buck-boost orqali quvvatlanishi mumkin. Kam quvvatli avtomobil zaryadlovchi qurilmalari odatda mobil telefonning umumiy zaryadini qondirishi mumkin bo'lgan pastga tushadigan arxitekturadan foydalanadi. Misol uchun, quyida ikkita turdagi kuchaytirilgan yuqori quvvatli avtomobil zaryadlovchi qurilmalari mavjud.
Uyali telefonlarning zaryadlash quvvatining sezilarli darajada oshishi bilan, o'rnatilgan yuqori samarali va yuqori quvvatli sinxron buck-boost sxemasi orqali avtomobil zaryadlovchining chiqish quvvati ham zaryadlovchining izidan bordi. Chiqish quvvati 100 Vt ga yetdi, bu USB PD3 ning yuqori chegarasi. kompyuterdan normal foydalanish.

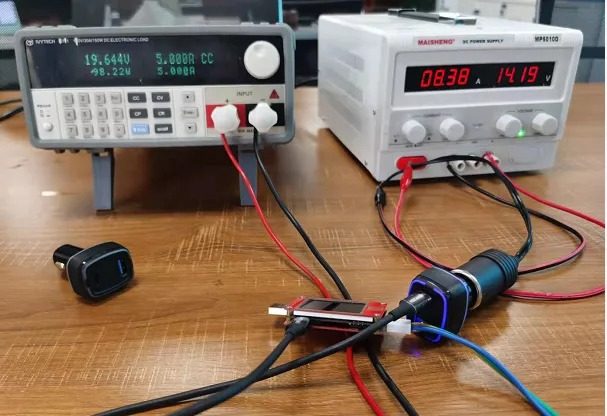

Zaryadlovchi bosh tarmog'i Zhirong tomonidan ishga tushirilgan yangi SW7203 ikki yo'nalishli sinxron buck-boost kontrollerini sinovdan o'tkazdi. Sinov 12V kirishni qabul qiladi va noutbukni 100 Vt zaryadlash sahnasini taqlid qilish uchun kuchaytirish chiqishi 20V5A ni tashkil qiladi. Analog batareya displey panelining kirish oqimi 8,7A ga yetdi, ya'ni biz mashinada noutbuklar va mobil telefonlarni zaryad qilish uchun yuqori quvvatli avtomobil zaryadlovchidan foydalanganda maksimal oqim chiqish oqimining yuqori chegarasiga yaqin bo'lishi mumkin. 10A lik sigaret chiroqining. Quyida yuk yuqori quvvatli avtomobilni to'ldirish ob'ekti uchun 100 Vt sinov ko'rsatilgan.
USB PD-ning mashhurligi bilan ko'plab brendlar 100 Vt quvvatni qo'llab-quvvatlaydigan avtomobil zaryadlovchilarini ishga tushirdi. Zaryadlovchi bosh tarmog'i orqali turli xil avtomobil zaryadlovchilarini demontaj qilish orqali ushbu avtomobil zaryadlovchilarining barchasi istisnosiz an'anaviylar o'rniga yuqori oqimli tirgaklardan foydalanadi. Ijobiy bahor.
Xo'sh, prujina o'rniga yuqori tok teshigidan foydalanishning qanday afzalliklari bor? Bu ko'plab ishlab chiqaruvchilarni bahor-musbat qutblardan foydalanishdan voz kechishi mumkin. Ishlab chiqaruvchilar uni bir ovozdan qo'llashlari uchun yuqori tok teshigi ko'plab afzalliklarga ega bo'lishi kerak. Quyida ikki xil tuzilishga ega bo'lgan tirgaklarning haqiqiy qo'llanilishi keltirilgan.

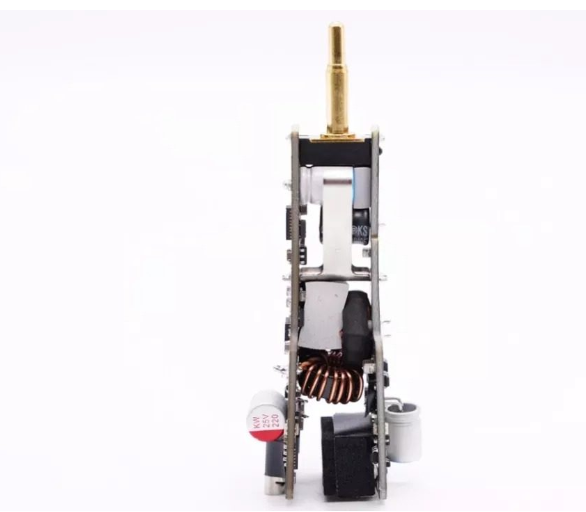

160 Vt quvvatga ega avtomobil zaryadlovchi qurilmasi o‘rnatilgan 100 Vt quvvatli quvvatni oshirish sxemasiga va ikkita mustaqil pastga tushirish sxemasiga ega, jami uchta mustaqil chiqishdan iborat bo‘lib, 100 Vt va 30 Vt va 30 Vt chiqish quvvatini ta’minlaydi. Demontajdan ko'rinib turibdiki, avtomobil zaryadlash moslamasi payvandlash uchun bir nechta elektron platalarning kombinatsiyasidan foydalanadi va ikkita kattaroq elektron platalar musbat ustunning kichik plitasi orqali ulanadi.
Yuqori quvvatli avtomobil zaryadlovchi qurilmasi o'rnatilgan buck-boost sxemasiga ega bo'lganligi sababli, ko'plab komponentlar mavjud va dizayn yanada murakkabroq. Odatda, bir nechta PCBlar birlashtiriladi va ichkarida payvandlanadi. Kichkina taxta bilan paypoqni lehimlash, bir tomondan, ichki plataning tuzilishini tuzatishi va qo'llab-quvvatlashi mumkin. Boshqa tomondan, yuqori harorat POGO PIN-kodining ichki kamonining ishlashiga ta'sir qilmasligi uchun katta oqim oqayotganida musbat tebranish tomonidan ishlab chiqarilgan issiqlik ham tenglikni tenglashtirish orqali tarqalishi mumkin.

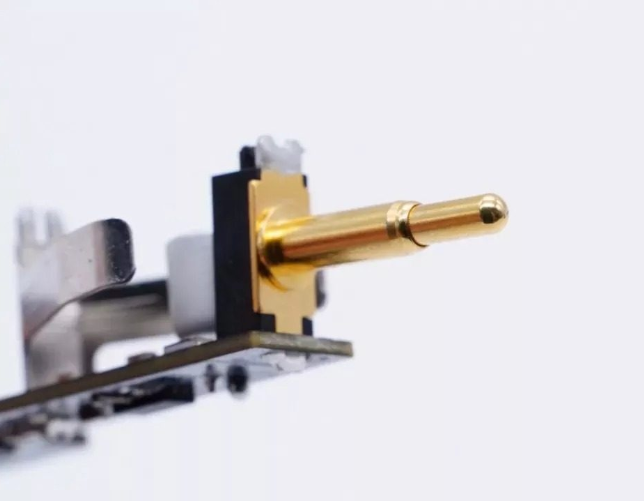

Avtomobil zaryadlovchisining musbat qutbi uchun ishlatiladigan yuqori tok teshigi uch qismdan iborat bo'lib, ular elastik kamonni ta'minlaydigan qattiq igna miliga va qobiq igna trubasiga bo'linadi. Prujinani va igna milini igna trubasiga soling, so'ngra igna trubasining yuqori qismini perchinlab, igna milini mahkamlang. Ularning orasida ustki boshi mustahkam, qobig'i esa qalin devorli, yuqori mexanik kuch va oqim qobiliyatiga ega. Oqim butun jarayon davomida to'g'ridan-to'g'ri igna milidan va igna trubkasidan oqadi va to'g'ridan-to'g'ri aloqa bahordan o'tmaydi, bu esa bahorni isitish va qarish muammosidan qochadi.
Va yuqori oqim PIN-kodlarining barchasi qalin oltin bilan qoplangan, yaxshi aloqa va aşınmaya bardoshli, qalin devorlar va qalin oltin bilan qoplangan va past qarshilik. Bundan tashqari, oltin bilan qoplangan qatlam yuqori harorat sharoitida oksidlanmaydi va uzoq xizmat qilish muddatiga ega. Bu yuqori quvvatli avtomobil zaryadlovchi qurilmalari uchun afzal qilingan ijobiy ulanish usuli hisoblanadi.
