TWS minigarnituralari uchun ANC texnologiyasini qo'llash

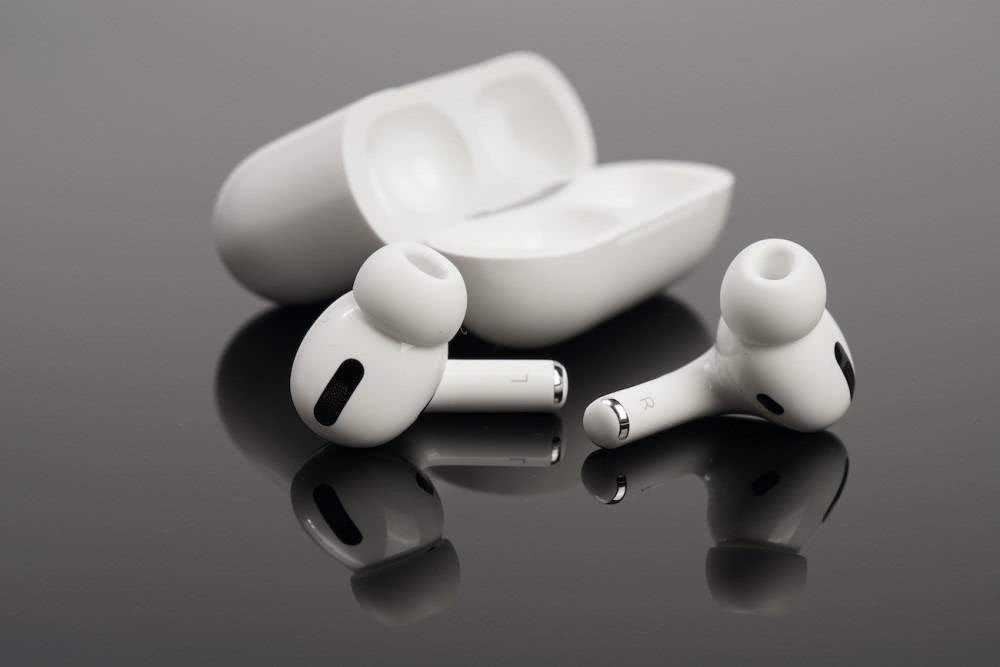

Apple 2016-yilda AirPods-ni ishga tushirganidan beri, split-haqiqiy simsiz (TWS) minigarnituralarning paydo bo'lgan toifasi iste'molchilarga taqdim etilgan o'ta qulaylik va uzatish, batareyaning ishlash muddati va narxi kabi og'riqli nuqtalar tufayli asta-sekin hal qilindi va yangi turni portlatib yubordi. o'sish. hajmli bozor. Dunyoga mashhur Strategy Analytics tadqiqot muassasasi tomonidan e'lon qilingan "Global Bluetooth eshitish vositalarini sotish va daromad prognozi 2001-2024" tadqiqot hisobotiga ko'ra, 2019 yilda TWS Bluetooth minigarnituralari savdosi 200 foizga oshgan va TWS bozor hajmi naushniklar 2024 yilga kelib 100 milliard dollarga yetishi kutilmoqda. Yaqinda bo'lib o'tgan tadbirda mahalliy TWS minigarnituralari hali ham keng qamrovli o'sish bosqichida va barcha darajadagi o'yinchilar ushbu bozorga to'liq kirishadi.
ANC (Active Noise Cancellation) funksiyasi amaliyligi tufayli TWS minigarnituralarining standart xususiyatiga aylanib bormoqda va 2023 yilga kelib TWS minigarnituralarining yarmidan ko‘pi ANC funksiyasi bilan jihozlangan bo‘lishi kutilmoqda. Shuning uchun shovqinni qanday kamaytirish mumkin kichik va ko'chma TWS minigarnituralari funksiyasi hozirgi eshitish vositalarini ishlab chiqaruvchilarning mahsulot dizaynining asosiy yo'nalishiga aylanmoqda. Sanoatda keng e'tirof etilgan ma'lumotlarni konvertatsiya qilish va signallarni qayta ishlash texnologiyasi bo'yicha dunyoning yetakchi yetkazib beruvchisi sifatida ADI sanoatning noyob maxsus ANC SoC yechimlarini taqdim etadi va Bose, Baohuaweijian, Wanmo va boshqalar. Mahsulotlarda keng qo'llanilgan.
Jim bo'lish sirini yoritib, bu shovqinni bekor qiluvchi texnologiya asosiy oqimga kirmoqda
Aslida, TWS minigarnituralari uchun foydalanuvchilarning eng asosiy ehtiyojlari portativlik va uzoq batareya muddati hisoblanadi. Buning ustiga, foydalanuvchilarning asosiy ehtiyojlari aniq va toza tinglash tajribasi. Bugungi kunda, atrof-muhit shovqinlari bizning turli xil hayot sahnalarimizni doimo suv bosganda, bu talabga erishish oson emas va shovqinni kamaytirish talabi tobora ortib bormoqda. Yopiq bo'shliq hosil qilish uchun quloqni yopish orqali passiv shovqinni kamaytirish yoki tashqi shovqinni to'sish uchun silikon quloq tiqinlari kabi ovoz izolyatsion materiallardan foydalanish yuqori chastotali shovqinni bostirishda yaxshi rol o'ynashiga qaramasdan, u past chastotali shovqin uchun hech narsa qila olmaydi va bu past chastotali shovqinga bog'liq. Faol shovqinni bekor qilish haqida. Faol shovqinni kamaytirish funktsiyasi shovqinni kamaytirish effektiga erishish uchun shovqinni neytrallash uchun apparat shovqinini kamaytirish tizimi orqali tashqi shovqinga teng bo'lgan fazaga qarshi tovush to'lqinlarini yaratishdir.
Sofi Maoning so'zlariga ko'ra, faol shovqinni kamaytirish ham analog, ham raqamli shovqinni qayta ishlash sxemalariga ega. Analog sxemada asosan nol kechikishlar bo'lsa-da va raqamli sxemada kechikish bo'lsa-da, analog faol shovqinni kamaytirish sxemasi ko'plab komponentlarga, katta PCB o'lchamiga va yuqori aniqlik talablariga ega, shuning uchun raqamli shovqinni kamaytirish joriy asosiy oqimdir. Bundan tashqari, moslashuvchanlik nuqtai nazaridan, analog faol shovqinni kamaytirish usuli cheklangan bo'lib, asosan ovoz balandligini sozlashga qaratilgan, raqamli faol shovqinni kamaytirish esa daromadni, EQ koeffitsientini sozlash va dasturiy ta'minotni yangilash orqali shovqinni kamaytirish effektini optimallashtirishi mumkin. Analog faol shovqinni kamaytirish sxemasining mustahkamligi juda yomon va uni apparatda qayta-qayta sozlash va kalibrlash kerak; raqamli faol shovqinni pasaytirish yaxshi mustahkamlikka ega va kalibrlashni osonlik bilan amalga oshirish uchun mos keladigan sozlash vositalari va dasturiy ta'minot mavjud. Nihoyat, analog faol shovqinni pasaytirishning BOM narxi pastroq ko'rinadi, ammo nuqson darajasi va qayta ishlash tezligi yuqori va umumiy ommaviy ishlab chiqarish qiymati aslida raqamli davrlardan yuqori. Shu sababli, analog faol shovqinni kamaytirish asta-sekin o'tmishga aylanib bormoqda va raqamli faol shovqinni kamaytirish bozorning asosiy oqimiga aylandi.
Analog shovqinni pasaytirish sxemasi va raqamli shovqinni kamaytirish sxemasi
Amalga oshirish nuqtai nazaridan, faol shovqinni kamaytirish uch turga bo'linishi mumkin: FeedForward, Feedback va ikkalasining kombinatsiyasi (Gibrid). Oldinga oqimli faol shovqinni kamaytiradigan minigarnituralar odatda tashqarida joylashgan bo'lib, shovqinni to'playdi va keyin uni qayta ishlash uchun DSP ga yuboradi va keyin shovqinni kamaytirish uchun teskari fazali tovush to'lqinlarini chiqaradi. Teskari aloqa faol shovqinni kamaytiradigan minigarnituraning mikrofoni bo'shliq ichida joylashgan bo'lib, to'plangan va DSP ga kiritilgan shovqin asosan quloq eshitadigan narsa bilan bir xil bo'ladi va to'g'ridan-to'g'ri teskari bo'lishi mumkin. Ikki usulni birlashtirgan gibrid faol shovqinni kamaytirish tezroq va yaxshiroq shovqinni kamaytirishga erishishi mumkin. "Hozirda, gibrid faol shovqinni kamaytirish narxi nisbatan yuqori bo'lsa-da, chiplar va mikrofonlar narxi pasayganligi sababli, yaxshi tinglash tajribasini keltirishi mumkin bo'lgan bu usul, albatta, ishlab chiqaruvchilar uchun birinchi tanlovga aylanadi." Sofi Mao ta'kidladi. ADI ning ADAU1787 SoC yechimi aralash shovqinni bekor qiluvchi minigarnituralar uchun mos boʻlgan 4-kanalli ADC kirish interfeysi va 4-kanalli raqamli mikrofon kirishini taʼminlaydi.
△ANC (Faol shovqinni bekor qilish) chipi tashqi manba tomonidan ishlab chiqarilgan shovqinni ham, o'rnatilgan mikrofon orqali naushnik karnayining ovozini ham nazorat qiladi.
ANC minigarniturasining asosiy og'riq nuqtasini hal qilish uchun chip dasturiy modulli yechim
Shu sababli, TWS naushnik shovqinini kamaytirishning asosiy maqsadi shovqinni to'g'ri yig'ish, bekor qilingan fazaga qarshi tovush to'lqinlarini tezda qayta ishlash va chiqarish va shu bilan birga batareyaning uzoq ishlash muddatiga erishish uchun eng kam quvvat sarfiga ega bo'lishdir. Faol shovqinni kamaytirishning uchta asosiy qismi ADC, DSP va DAC hisoblanadi. Har doim yuqori samarali analog texnologiyalar va raqamli signallarni qayta ishlash texnologiyasida etakchi bo'lgan ADI sifatida, tabiiyki, ADC, DAC va DSP-da birinchi navbatda ustunlikka ega bo'ldi va uni nozik tarzda boshqara oladi. ANC tizimidagi eng sezgir mikrofon signali, ultra past quvvat sarfini ta'minlash bilan birga, kuchli signalni qayta ishlash imkoniyatlarini ko'rsatadi va shu bilan birga kichik chip paketlari va kam quvvat iste'molida chuqur mahoratini namoyish etadi.
