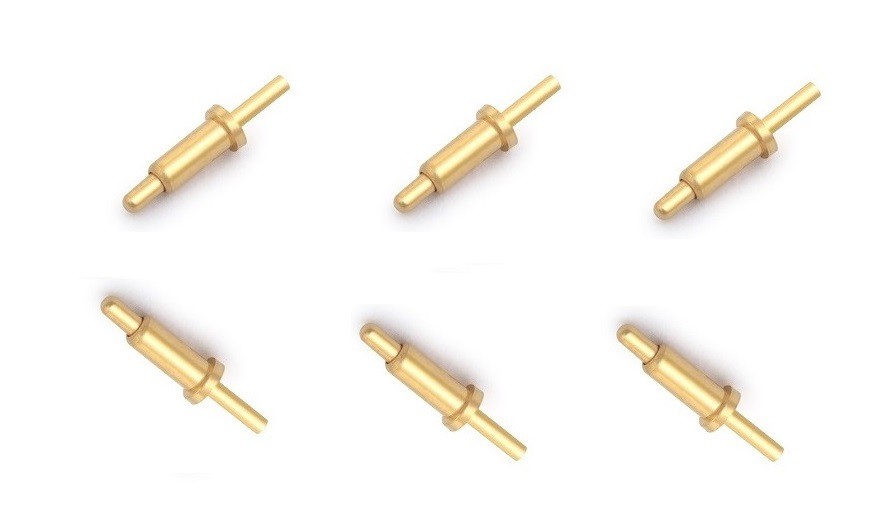

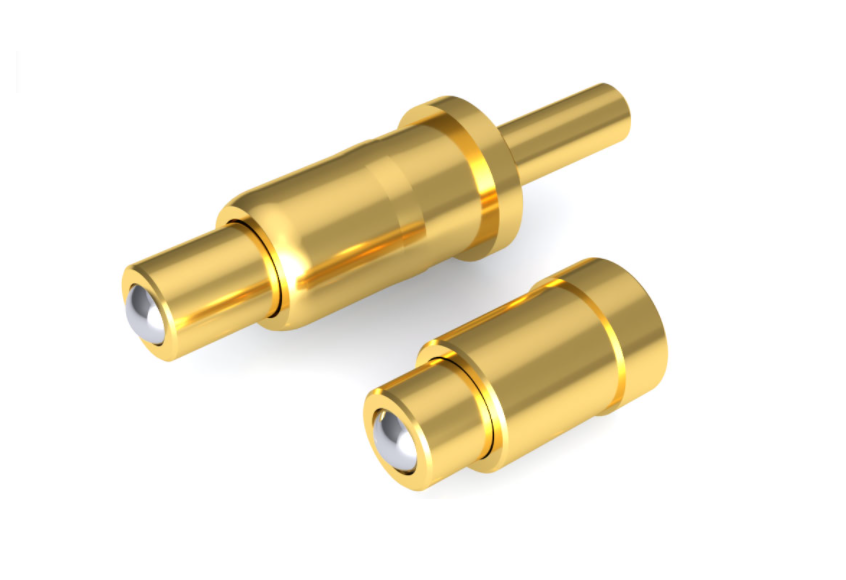

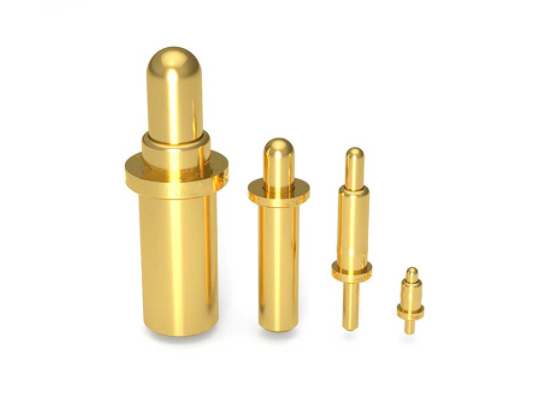

Dip Spring-yuklangan Pogo Pin
Dual-in-line paketli pogo pinlari (inglizcha: dual in-line package), shuningdek DIP paketi yoki DIP paketi sifatida ham tanilgan, DIP yoki DIL sifatida qisqartirilgan, integral mikrosxemalar uchun qadoqlash usuli hisoblanadi. Integral mikrosxemaning shakli to'rtburchakdir. Yon tomonda pogo pin sarlavhalari deb ataladigan ikkita parallel qatorli metall pinlar mavjud. DIP-qadoqlangan komponentlar bosilgan elektron platada qoplangan teshiklarga lehimlanishi yoki DIP rozetkalariga kiritilishi mumkin.
Dip Spring-yuklangan Pogo Pin
DIP pogo pinli qadoqlangan protsessor chipida DIP tuzilmasi bo'lgan chip rozetkasiga kiritilishi kerak bo'lgan ikkita qator pin mavjud. Albatta, u to'g'ridan-to'g'ri bir xil miqdordagi lehim teshiklari va lehimlash uchun geometrik tartibga ega bo'lgan elektron plataga kiritilishi mumkin. DIP-qadoqlangan mikrosxemalar pinlarni shikastlamaslik uchun alohida ehtiyotkorlik bilan chip rozetkasiga ulanishi va ajratilishi kerak. DIP paketi strukturasi shakllari ko'p qatlamli seramika DIP DIP, bir qatlamli seramika DIP DIP, qo'rg'oshin ramka DIP (shisha-keramika muhrlash turi, plastik qadoqlash strukturasi turi, keramika past eriydigan shisha qadoqlash turini o'z ichiga oladi) kuting.
Dip Spring-yuklangan Pogo Pin
Keng tarqalgan ishlatiladigan DIP paketi JEDEC standartiga mos keladi va ikkita pin orasidagi qadam (pitch) {0}},1 dyuym (2,54 mm). Ikki qator pin orasidagi masofa (qator oralig'i, qator oralig'i) pinlar soniga bog'liq, eng keng tarqalgani 0,3 dyuym (7,62 mm) yoki 0,6 dyuym (15,24 mm) ). Boshqa kamroq tarqalgan masofalar: 0,4" (1{{20}},16 mm) yoki 0,9" (22,86mm) va ba'zilari paketlar 0,07" (1,778 mm) qadam va 0,3", 0,6" yoki 0,75" qator oralig'iga ega.
Sobiq Sovet Ittifoqi va Sharqiy Yevropa mamlakatlarida qoʻllanilgan DIP-pogo pin paketlari JEDEC standartiga taxminan yaqin, lekin imperial 0,1 dyuym (2.54 mm) oʻrniga metrik 2,5 mm balandlikdan foydalanadi.
DIP paketidagi pinlar soni har doim juft sondir. {0}}.3" qator oralig'ida 8 dan 24 gacha pinlar birlashtiriladi va 4 yoki 28 pinli paketlar vaqti-vaqti bilan ko'rinadi. Agar qator bo'lsa, qo'shma pinlar soni 24, 28, 32 yoki 40 ni tashkil qiladi. oraliq 0,6 dyuym va 36, 48 yoki 52 pinli paketlar ham mavjud.Motorola 68000 va Zilog Z180 kabi protsessorlarda pin soni 64 ga teng, bu keng tarqalgan DIP paketi uchun maksimal pin soni hisoblanadi.
