TWS minigarnituralarining tarkibini "tashqi ko'rinish" dan "ichki" ga qadar har tomonlama tartiblang
TWS minigarnituralari hozirgi maishiy elektronika bozorida juda mashhur mahsulotdir. Mobil telefon brendlari, an'anaviy audio ishlab chiqaruvchilar va yangi TWS naushnik brendlari doimiy ravishda yangi mahsulotlarni ishlab chiqaradi. Mahsulot ish faoliyatini yaxshilash va funktsiyalarni uzluksiz boyitish bilan u tobora ko'proq iste'molchilar tomonidan tan olindi, foydalanuvchi populyatsiyasi tez ommalashmoqda va bozor kengayishda davom etmoqda.
TWS minigarnituralarining jadal rivojlanishi, shuningdek, asosiy boshqaruv chiplari, quvvatni boshqarish IC'lari, simsiz zaryadlovchi qabul qiluvchi chiplari, zaryadlovchi qutisi batareyalari, naushnik batareyalari va sensorlar kabi tegishli sanoat zanjirlarida sotuvlarning tez o'sishiga olib keldi. Bozor raqobatbardoshligini yanada oshirish uchun tegishli sanoat zanjiri mahsulotlari doimiy ravishda takomillashtirilmoqda, bu TWS minigarnituralarining ishlashi, funktsiyasi va sifatini yaxshilashga yordam berdi va TWS minigarnituralarining barqaror va sog'lom rivojlanishini rag'batlantirish uchun yaxshi doirani shakllantirdi. bozor.
I Love Audio Network TWS naushniklar bozoriga e'tibor qaratishda davom etmoqda, so'nggi bozor ma'lumotlari va mahsulot yangiliklarini real vaqtda do'stlar bilan baham ko'radi va ketma-ket 300 ga yaqin demontaj hisobotlarini e'lon qildi. Va bu safar men demontaj asosida hamma uchun TWS eshitish qismlarining to'liq ro'yxatini tuzishni va TWS eshitish vositasini qurish uchun qancha qismlar kerakligini ko'rishni yaxshi ko'raman~
1. TWS minigarnituralari mahsulotlarini talqin qilish
TWS minigarnituralari True Wireless Stereo minigarnituralar bo'lib, ular tashqi tomondan simli ulanish usulidan butunlay voz kechadi va asosan Bluetooth texnologiyasi orqali simsiz uzatishni amalga oshiradi. Asosiy funktsiyalari - qo'shiqlarni tinglash, suhbatlashish, video, o'yinlar va hokazolarni tomosha qilish, shuningdek, kelajakda multimedia portallarini olib yurish uchun katta imkoniyatlarga ega.
Mahsulot shakli nuqtai nazaridan, TWS minigarnituralarining eng muhim xususiyati shundaki, ikkita minigarnituralar mustaqil ravishda mavjud bo'lib, na kirish mobil qurilmasiga na sim, na ikkita quloqchin o'rtasidagi sim aloqasi. U simlarning kishanlaridan butunlay qochadi va ikkala quloqqa ham kiyish mumkin, bu juda moslashuvchan va qulay kiyish tajribasini keltirib chiqaradi.

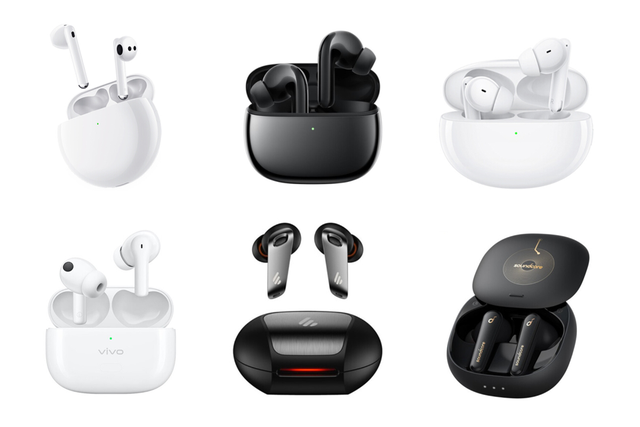

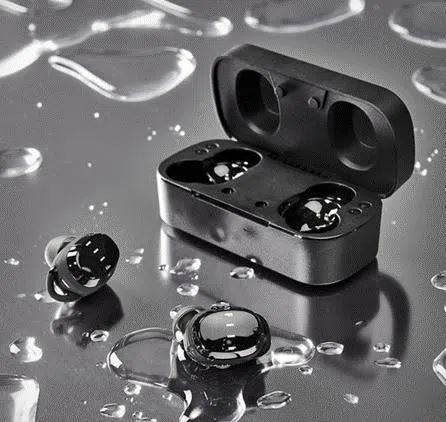

Tashqi ko'rinish dizayni nuqtai nazaridan, bozordagi asosiy mahsulotlar hozirda ikkita "tutqich" va "loviya turi" ni qabul qiladi. Ba'zi mahsulotlar, asosan, sport bozorida yanada barqaror quloq kancasi tuzilishidan, shuningdek, Siz ostidagi suyak o'tkazuvchan eshitish vositasidan foydalanadi. Quloq qisqichining noyob dizayni.
Qulay kiyish usulidan tashqari, TWS minigarnituralarining tez mashhurligining yana bir sababi mobil telefon aksessuarlari va mobil telefonlar o'rtasidagi mukammal hamkorlik, shuningdek, an'anaviy eshitish vositalariga nisbatan boy funktsional tajriba.
Tug'ilishining boshida TWS minigarniturasi ovoz sifati, batareyaning ishlash muddati, kechikish va boshqa muammolar uchun tanqid qilindi, ammo qulay foydalanish tajribasi va hech qanday simsiz engil va moda dizayni foydalanuvchilarning birinchi partiyasini qo'lga kiritdi. Tegishli texnologiyalarning uzluksiz rivojlanishi bilan TWS minigarnituralarining ishlashi asta-sekin yaxshilandi va foydalanuvchilar guruhi ham keng miqyosda o'sishni boshladi.
So'nggi ikki yil ichida faol shovqinni kamaytirish, qo'ng'iroq shovqinini kamaytirish, fazoviy ovoz effektlari, simsiz zaryadlash, o'yin rejimi va boshqalar kabi ko'plab yangi funktsiyalarning qo'shilishi TWS minigarnituralaridan foydalanish tajribasini va TWS minigarnituralarini sotishni yanada yaxshiladi. tez koʻpaydi. Hozirgi vaqtda ko'chada yurish va jamoat transportida yurish, TWS minigarnituralari mobil telefonlar kabi eng mashhur mahsulotlarga aylandi.
Audio mahsulot sifatida TWS minigarnituralarining eng asosiy vazifasi hali ham foydalanuvchilarning dam olish va o'yin-kulgi, qatnov, ofis va boshqa stsenariylarda musiqa ijro etish ehtiyojlarini qondirishdir. Qisqa video platformalarning o'sishi bilan TWS minigarnituralarini kino tomosha qilishda qo'llash ham tez sur'atlar bilan o'sib bormoqda.
Qo'ng'iroq shovqinini kamaytirish funksiyasining qo'shilishi eshitish vositasini og'izdan uzoqlashtiradi, lekin u aniq qo'ng'iroq effektini, shuningdek, qulay qo'ng'iroq tajribasini ham ta'minlaydi, bu ko'plab ishbilarmonlar uchun zarur bo'lgan mahsulotga aylanadi; va faol shovqinni kamaytirish funksiyasi yanada yaxshilanadi. TWS minigarnituralaridan foydalanish tajribasi hali ham foydalanuvchilarga shovqinli muhitda aniq audio va video effektlarni taqdim etishi mumkin.
TWS minigarnituralarining funktsional qo'llanilishining hozirgi tendentsiyasidan kelib chiqadigan bo'lsak, kelajakda salomatlik monitoringi va sport kabi funktsiyalar ham jihozlanishi mumkin. Shuningdek, u texnologiya rivojlanishi bilan mustaqil mahsulotga aylanishi mumkin va audio tinglash audio qurilma uchiga ulanmasdan amalga oshirilishi mumkin. Va ilovalarning boy stsenariylarini kengaytirib, narsalar Internetining kirish portiga aylaning.
2. TWS eshitish qismlarini talqin qilish
Yuqoridagi mahsulot shakli, tashqi ko'rinishi dizayni va TWS eshitish vositalarining funktsional qo'llanilishidan men nima uchun TWS minigarnituralari so'nggi yillarda tobora ommalashib borayotgani va odamlar uchun zarur bo'lgan narsaga aylangani haqida gapirdim. Keling, TWS eshitish vositasini boshidan oxirigacha qurish uchun qanday qismlar kerakligini ko'rib chiqaylik.
Hozirgi vaqtda bozorda TWS eshitish vositalarining asosiy mahsulotlari asosan zaryadlash qutisi va ikkita chap va o'ng eshitish vositasidan iborat. Zaryadlash qutisining qobiqdan tashqari komponentlari asosan quvvatni boshqarish chipi va MCU, batareya, quvvat kiritish interfeysi, lityum batareyani himoya qilish IC, MOS, simsiz zaryadlovchi qabul qiluvchi lasan va chip (simsiz zaryadlash funktsiyasini qo'llab-quvvatlaydi), shuningdek, tashish va ushbu komponentlarni ulash PCB platalari, FPC kabellari va simlar va boshqalar.
Eshitish vositasining asosiy qismlariga dinamiklar, batareyalar, mikrofonlar, antennalar, quloq ichidagi aniqlash sensorlari, sensorli sensorlar, tezlashtirish sensorlari, Bluetooth audio asosiy boshqaruv chipi, shovqinni kamaytirish chipi (faol shovqinni kamaytirishni qo'llab-quvvatlaydi), lityum batareyani himoya qilish IC, dastur xotirasi kiradi. , va hokazo. Ikki naushnik mavjud bo'lgani uchun barcha komponentlar juftlikda sozlanishi kerak.
1. TWS naushnik uchun aksessuarlar

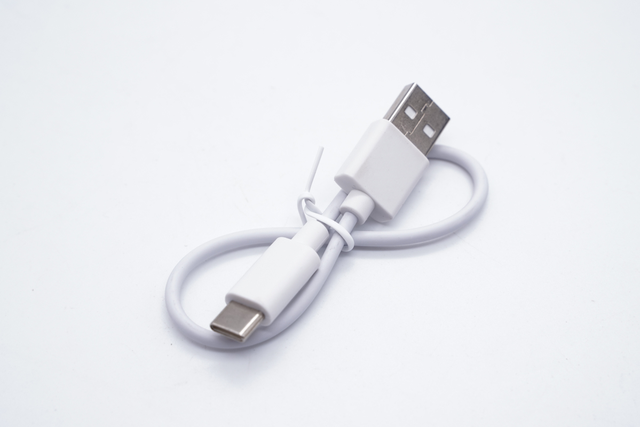

Zaryadlovchi kabel
Mavjud asosiy TWS eshitish vositasi zaryadlovchi kabellarining aksariyati Type-C zaryadlash interfeyslariga yangilangan va faqat bir nechta eski mahsulotlar hali ham Micro USB interfeysidan foydalanadi. Type-C zaryadlovchi kabeli Android telefonlari, kompyuterlar va planshetlar kabi mobil qurilmalarga mos keladi. Uni amalga oshirish uchun faqat bitta zaryadlovchi qurilmalar to'plami talab qilinadi, bu esa qulaylikni oshiradi.

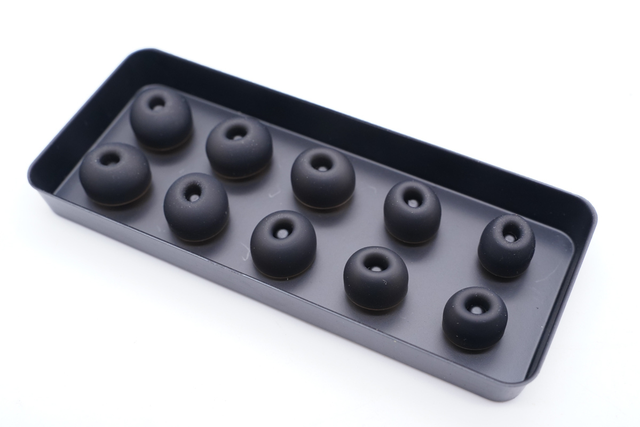

quloqchalar
Quloq tiqinlari quloq ichidagi minigarnituralar uchun standart aksessuarlardir. Quloq tiqinlari quloq kanaliga chuqur kirib, quloq kanalida yopiq joy hosil qiladi, shovqinni kamaytirish ish faoliyatini yaxshilaydi, yanada chuqurroq tinglash tajribasini ta'minlaydi va kiyish barqarorligini oshiradi.
Hozirgi asosiy TWS minigarnituralari asosan turli foydalanuvchilarning quloq kanallarini qondirish uchun katta, o'rta va kichik o'lchamlar bilan jihozlangan. Shu bilan birga, foydalanuvchining kiyish tajribasini yanada yaxshilash uchun ko'proq o'lchamdagi quloqchalar bilan jihozlangan ko'plab brend mahsulotlari mavjud.
2. TWS eshitish vositasini zaryadlash qutisi
mog'or
Mog'or TWS minigarnituralarini loyihalash jarayonining juda muhim qismidir. Nisbatan arzon erkak qoliplaridan foydalanishi mumkin bo'lgan brend bo'lmagan minigarnituralardan farqli o'laroq, brend quloqchinlari asosan moslashtirilgan yoki to'g'ridan-to'g'ri sotib olinadi, shuning uchun boshqa mahsulotlardan farq qiladi. Raqobatbardoshlikni oshirish.
Eshitish vositasi qoliplarini ishlab chiqish turli xil mahsulot talablariga ko'ra, asosiy 500,000 dan 1 million va 2 milliongacha o'zgarib turadi. Mog'orning sifati mahsulotning ishlash barqarorligiga va foydalanuvchi tajribasiga bevosita ta'sir qiladi.
Zaryadlash qutisi qopqog'i mili, magnit
Zaryadlash qutisi va magnitning milya tuzilishi, asosan, TWS eshitish vositasidagi zaryadlash qutisining kalit qopqog'i tuzilishida ishlatiladi. Ikkalasi bir-birini to'ldiruvchi rol o'ynaydi. Hall elementi bilan eshitish vositasini avtomatik ulash/ajratish funksiyasi ham amalga oshiriladi.
Flagship darajasidagi o'rta va yuqori darajadagi mahsulotlar bu borada nisbatan yaxshi ishlaydi va odatda kuch va xizmat muddatini yaxshilash uchun alohida metall milya tuzilishidan foydalanadi. Magnitlarni jalb qilish / qaytarish bilan kalit silliq va qulay his qiladi, avtomatik ravishda yopish oson emas va qopqoqni yopgandan keyin struktura juda barqaror. Past darajadagi mahsulotlar asosan integratsiyalangan milya tuzilishidan foydalanadi, bu qopqoqni avtomatik ravishda ochish va yopish oson, va ba'zi mahsulotlar bo'shashgan tuzilishga ega.

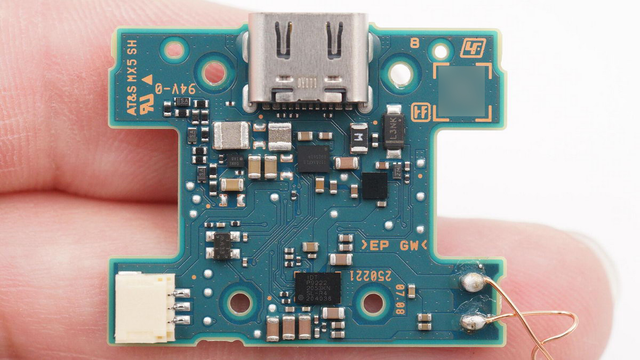

PCB bosilgan elektron plata
Bosilgan elektron platalar, shuningdek, bosilgan elektron platalar sifatida ham tanilgan, elektron komponentlar uchun elektr ulanishlarining tashuvchisi hisoblanadi. TWS minigarnituralari bundan mustasno emas. Elektron platalardan foydalanishning asosiy afzalligi - simlarni ulash va yig'ish xatolarini sezilarli darajada kamaytirish, avtomatlashtirish va ishlab chiqarish mehnati darajasini yaxshilashdir.
Batareya
TWS minigarniturasini zaryadlash qutisidagi batareyalar odatda polimer yumshoq batareyalar bo'lib, ular asosan ikki turga bo'linadi: kvadrat yumshoq to'plamli batareyalar va silindrsimon batareyalar, ular quloqchin batareyasi va batareyaning ichki zanjiri uchun zaxira energiya bilan ta'minlash uchun javobgardir. zaryadlash qutisi. Oddiy sharoitlarda zaryadlash qutisida faqat bitta batareya ishlatiladi va sig'imi 300-600mAh. Ammo hozirgi vaqtda ba'zi mahsulotlar ichki bo'shliqdan yaxshiroq foydalanish, batareya quvvatini oshirish va shu bilan batareyaning umumiy ishlash muddatini yaxshilash uchun ikkita batareyali yechimdan foydalanishni boshladi.

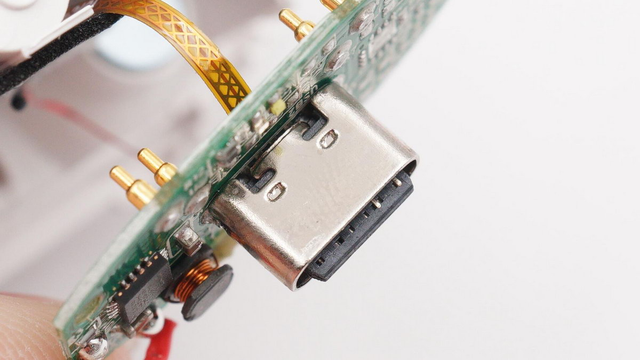

zaryadlash interfeysi
USB Type-C - eng so'nggi USB interfeysi shakli standarti. Type-C interfeysi kichik o'lchamdagi afzalliklarga ega va old va orqa tomondan qat'iy nazar foydalanish mumkin. Hozirgi iste'molchi elektronika bozorida kuchli ko'p qirrali. Shu sababli, yangi TWS naushnik mahsulotlari Type-C interfeysiga yangilandi va sotuvda faqat bir nechta eski mahsulotlar Micro USB interfeysiga ega.

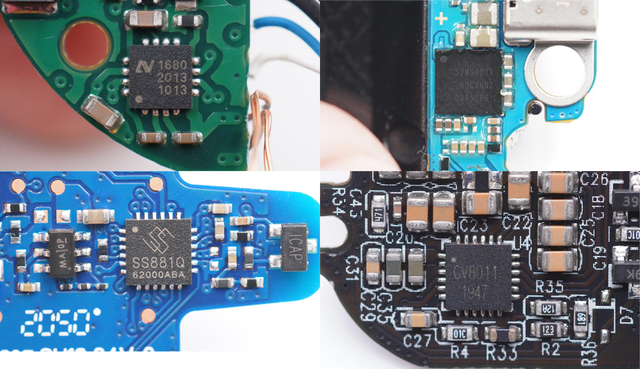

quvvatni boshqarish chipi
Quvvatni boshqarish chipi TWS eshitish bo'limiga o'rnatilgan bo'lib, u asosan ikkita rol o'ynaydi: biri zaryadlash bo'linmasi ichidagi batareyani zaryad qilish uchun javob beradi, ikkinchisi esa eshitish vositasini zaryad qilish uchun zaryadlash bo'limi ichidagi batareyaning quvvatini oshirish uchun javobgardir. . Bundan tashqari, o'rnatilgan lityum batareyani haddan tashqari zaryadlash, ortiqcha zaryadsizlanish, ortiqcha oqim, qisqa tutashuv va boshqa himoya funktsiyalarini oldini olish uchun xavfsizlikni muhofaza qilishni amalga oshirish ham zarur.
Quvvatni boshqarish chipseti zaryadlovchi chipini, sinxron rektifikatsiyani kuchaytiruvchi konvertorni, past kuchlanish regulyatorini, yukni o'zgartirishni, kirishni haddan tashqari kuchlanishni, haddan tashqari oqimdan himoya qilish chipini va boshqalarni o'z ichiga oladi. Quvvatni boshqarish chiplarining uchta umumiy rejimi mavjud: PMIC plyus umumiy maqsadli an'anaviy yechim. MCU, to'liq integratsiyalangan zaryadlovchi plus boost plus MCU bir chipli yechimi va bitta chipli zaryadlovchi plyus MCU va plagin kuchaytirgichining yechimi.

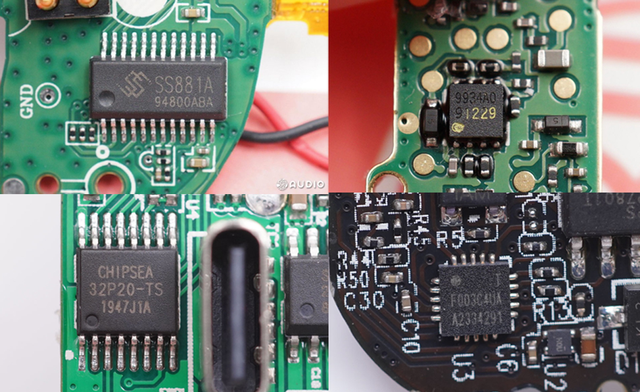

MCU zaryadlash bo'limi
MCU bu (Mikrokontroller birligi) mikro boshqaruv blokidir. TWS minigarniturasining zaryadlash qutisi MCU ning asosiy funktsiyalari quyidagilardir: zaryadlashni boshqarish (zaryadlash va kuchaytirish), axlat qutisi va eshitish vositasi o'rtasidagi o'zaro ta'sir (aloqa, Bluetooth o'zaro aloqasi) va axlat qutisi va mobil telefon o'rtasidagi o'zaro ta'sir (aniq quvvat The pop). -up oynasi ko'rsatiladi, ma'lumotlarni shaffof uzatish uchun Bluetooth-dan foydalaning), simsiz zaryadlash.
Lityum batareyani himoya qilish chipi
Lityum batareyani himoya qilish chipi, asosan, xavfsiz va barqaror foydalanishni ta'minlash uchun batareyaning kuchlanishini va oqimini aniqlash orqali batareyaning haddan tashqari zaryadlanishi, ortiqcha zaryadsizlanishi va haddan tashqari oqimdan himoya qilishni amalga oshiradi.
Ulagich: BTB ulagichi, metall gumbaz, metall pogo pin
Ulagich - bu TWS minigarniturasidagi turli komponentlarni birlashtiruvchi qurilma. Ushbu ulagichlarni ulash orqali TWS eshitish vositasi turli komponentlar o'rtasidagi ulanish jarayonini amalga oshirishi mumkin. Hozirgi vaqtda TWS minigarnituralarida ishlatiladigan mahsulotlar, asosan, BTB konnektorlari, metall shrapnellar, metall qisqichlar va boshqalarni o'z ichiga oladi. Turli xil bog'langan komponentlarga ko'ra, mehnatni kamaytiradigan va aniqlash oson bo'lgan eng mos mahsulotlar qo'llaniladi.

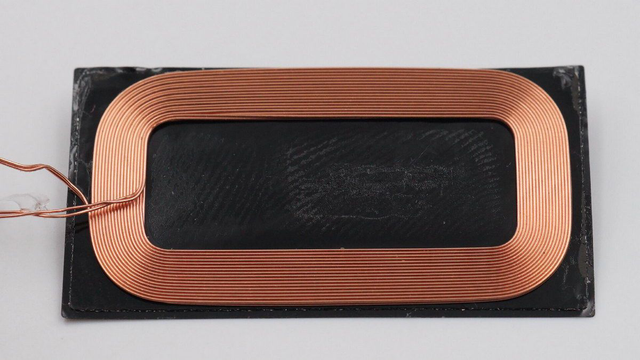

Simsiz zaryadlovchi qabul qiluvchi lasan (simsiz zaryadlash mahsulotlarini qo'llab-quvvatlaydi)
Simsiz zaryadlash ko'plab o'rta va yuqori darajadagi flagman mahsulotlarga ega bo'lgan xususiyat bo'lib, foydalanuvchilarga qulayroq tajribani taqdim etadi. Simsiz zaryadlash moduli asosan simsiz zaryadlovchi qabul qiluvchi lasan va qabul qiluvchi chipdan iborat.
Simsiz zaryadlovchining uzatuvchi bobini o'zgaruvchan tokning ma'lum chastotasiga asoslangan elektromagnit induksiya effekti orqali qabul qiluvchi bobinda ma'lum bir oqim hosil qiladi, simsiz zaryadlovchi qabul qiluvchi chip bilan elektr energiyasini uzatuvchi uchidan qabul qiluvchi uchiga o'tkazadi. , va keyin batareyani quvvatlanadigan TWS zaryadlash qutisida zaryadlang.
Simsiz zaryadlash chipi (simsiz zaryadlash mahsulotlarini qo'llab-quvvatlaydi)
Simsiz zaryadlovchi chip simsiz kirish quvvati uchun quvvatni boshqarish chipidir. U zaryadlash bloki va quvvatni boshqarish va himoya funktsiyalarini birlashtiradi. U TWS eshitish vositasini zaryadlash qutisi uchun simsiz zaryadlash funksiyasini amalga oshirish uchun simsiz zaryadlovchi qabul qiluvchi lasan bilan jihozlangan.

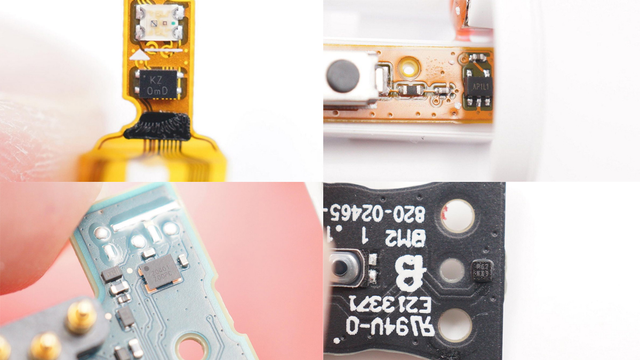

Zal elementi
TWS minigarnituralarida ishlatiladigan zal asosan avtomatik ulanish va kalit qopqog'ini avtomatik o'chirish funktsiyasini bajaradi, bu TWS minigarnituralari uchun juda qulay qo'shimcha yordamdir. Hall elementi zaryadlash qutisi qopqog'i ochilganda va yopilganda magnit maydon o'zgarishini sezadi va keyin MCU zaryadlash qutisi va minigarniturani ulash yoki ulangan qurilmadan uzish haqida xabar beradi.
Ko'rsatkich chirog'i
Ko'rsatkich chirog'i TWS eshitish vositasi zaryadlash qutisi uchun qolgan quvvat, zaryadlash holati va boshqa funktsiyalar haqida fikr-mulohaza bildirish uchun ishlatiladi, ular asosan raqam, turli xil ranglar va miltillovchi chastota bilan ajralib turadi.
3. Naushniklar
Eshitish vositalaridagi qoliplar, magnitlar, PCBlar, ulagichlar, LED ko'rsatkichlari, zaryadlovchi IC'lari va lityum batareyalarni himoya qilish IC'lari kabi komponentlar zaryadlash qutisidagi kabi funktsiyalarga ega va ular quyida tavsiflanmaydi. Asosan, zaryadlash qutisidan turli komponentlar nima ekanligini ko'rish uchun ~
mog'or
TWS naushnik qolipi yuqorida aytib o'tilgan, shuning uchun men bu erda tafsilotlarga kirmayman. Zaryadlash qutisidan farqi shundaki, naushniklar chap va o'ng quloqlarga bo'linadi va chap va o'ng quloqlarning turli xil kiyish yo'nalishlari tufayli chap va o'ng quloq qoliplari alohida ishlab chiqilishi kerak va ularning aksariyati nosimmetrik dizayndir. .

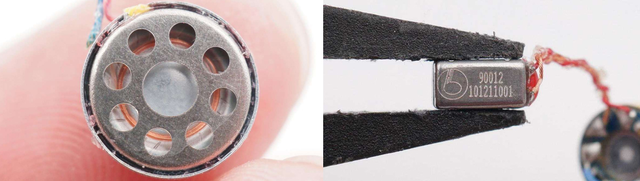

ovoz birligi
TWS minigarnituralarida ovoz chiqarish bloki elektr signallarini tovush signallariga aylantirish rolini o'ynaydi, asosan harakatlanuvchi lasan va harakatlanuvchi temirni o'z ichiga oladi. Ushbu ikkita tovush birligi birlashtiriladi yoki mustaqil ravishda qo'llaniladi. Amaldagi birliklar soni eshitish vositasining ovoz sifati talablariga muvofiq ko'payadi yoki kamayadi, masalan, bitta ta'sirli lasan, bir ta'sirli temir va ikki ta'sirli temir kabi turli xil echimlar. Bundan tashqari, bozorda halqali temir modullar va harakatlanuvchi chinni dinamiklar kabi rivojlanayotgan echimlar ham paydo bo'ldi.

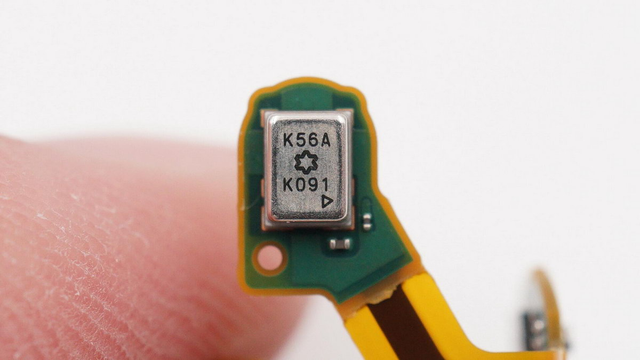

MEMS mikrofoni
MEMS mikrofoni akustik signallarni elektr signallariga aylantirish uchun MEMS texnologiyasidan foydalanadigan akustik sensordir. Uning TWS minigarnituralaridagi vazifasi asosan ovozni qabul qilish uchun mo'ljallangan. Shovqinni kamaytirish algoritmlari bilan u foydalanuvchilarga aniq ovozli qo'ng'iroq effektlari va aniq AI bilan ta'minlaydi. Ovozli boshqaruv va faol shovqinni bekor qilish.

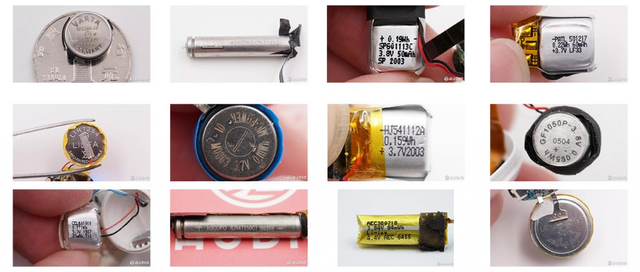

Batareya
TWS minigarnituralarining ikkala quloqchinlari ham o'rnatilgan batareyalarni talab qiladi. Turli xil eshitish shakllariga moslashish uchun batareyalar asosan uch turga bo'linadi. Har xil koʻrinishdagi dizaynlar uchun mos boʻlgan, sigʻimi 30-60mA/soat boʻlgan hamda ichki kontaktlarning zanglashiga olib, dinamiklar va boshqa komponentlar uchun ishlatiladigan uch xil polimer yumshoq paketli batareyalar, tugma batareyalari va igna batareyalari mavjud.

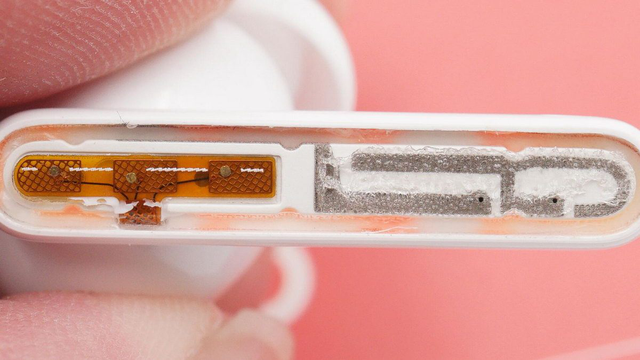

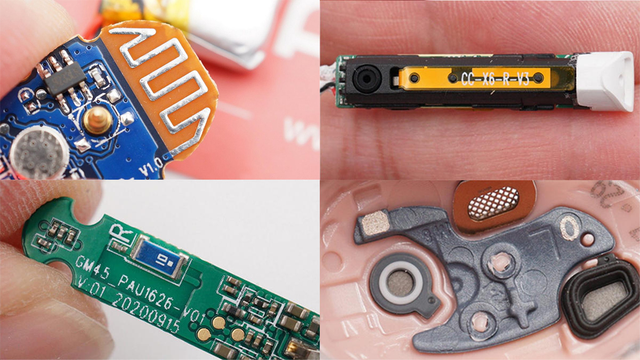

Bluetooth antenna
Antenna simsiz ulanishga erishish uchun TWS eshitish vositasining muhim funktsional komponentlaridan biridir. U asosan Bluetooth chipi tomonidan chiqarilgan yuqori chastotali oqim energiyasini radiatsiya uchun elektromagnit to'lqinlarga aylantiradi yoki kosmik elektromagnit to'lqin signallarini yuqori chastotali oqim energiyasiga aylantiradi va uni qabul qiluvchiga yuboradi. TWS minigarnituralarida ishlatiladigan asosiy Bluetooth antennalariga bosma antennalar, FPC antennalari, keramik antennalar va LDS antennalari kiradi.
Quloq ichidagi aniqlash sensori
TWS minigarnituralarida quloqni aniqlash naushnik olib tashlanganida avtomatik pauzani amalga oshiradi va eshitish vositasi taqilganda ijro etish funksiyasi avtomatik ravishda davom etadi. Shuningdek, u o'tish uchun bitta/binural kiyish rejimini aniqlash va qo'ng'iroq paytida eshitish vositasi va mobil telefon o'rtasida almashish uchun ishlatiladi. Hozirgi TWS minigarnituralari asosan optik infraqizil lazer va sig'imli induksiya orqali amalga oshiriladi.

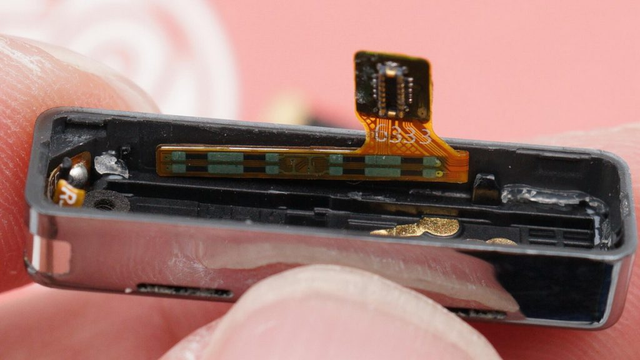

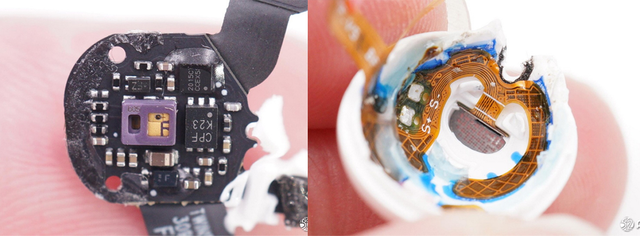

kapasitiv sensorli sensor
Hozirgi vaqtda TWS eshitish vositalari bozorida eshitish vositalarining ishlashini boshqarish asosan uchta usuldan iborat: jismoniy tugmalar, sensorli tugmalar va bosimga sezgir tugmalar. Sensorli tugmalar bir marta bosish, ikki marta bosish, uch marta bosish, uzoq bosish va siljitishning bir nechta boshqaruv rejimlarini qo'llab-quvvatlaydigan eng keng tarqalgan echimdir. Kapasitiv sensorli sensor - bu turli funktsiyalarni aniq boshqarishga erishish uchun sensorli sensorli IC bilan uni qo'llab-quvvatlaydigan komponent.

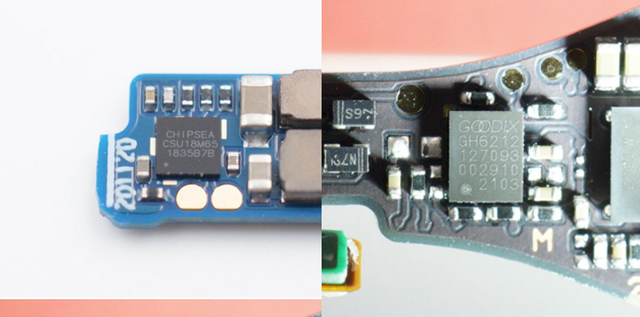

teginishni aniqlash chipi
Sensorni aniqlash IC sig'imli sensorli sensorda eslatib o'tilgan. U asosan TWS eshitish vositasida sensorning holati o'zgarishini aniqlash, asosiy boshqaruv chipiga xabar berish va keyin asosiy boshqaruv tomonidan turli funktsiyalarni boshqarish uchun ishlatiladi. Hozirgi vaqtda ko'plab asosiy boshqaruv chiplari sensorli aniqlash funktsiyalariga ega.
Bosimga sezgir sensor (bosimga sezgir tugma mahsulotlarini qo'llab-quvvatlaydi)
Bosim sensori TWS minigarniturasidagi so'nggi dasturning interaktiv usuli bo'lib, u bosim o'zgarishini his qilish orqali turli funktsiyalarni boshqarishni amalga oshiradi. U jismoniy tugmachaga yaqin aniqlikka ega, lekin teshik ochish shart emas. Sensorli tugma bilan taqqoslaganda, boshqaruv aniqroq bo'lib, tasodifiy teginish va teginish natijasida yuzaga keladigan stetoskop ta'siridan qochadi.
Bosimga sezgir chip (bosimga sezgir asosiy mahsulotlarni qo'llab-quvvatlaydi)
Yuqorida aytib o'tilgan sensorli aniqlash chipiga o'xshab, u asosan bosimga sezgir tugmalarni qo'llab-quvvatlaydigan TWS eshitish vositalarida qo'llaniladi. Bosim sensori holatini aniqlash va turli funktsiyalarni boshqarish uchun asosiy kontrollerga hisobot berish uchun ishlatiladi.
suyak o'tkazuvchanligi sensori
Suyak o'tkazuvchanlik sensorlari asosan ba'zi o'rta va yuqori darajadagi mahsulotlarda qo'llaniladi. Ular asosiy inson ovozi ekanligini aniqlash uchun asosan tebranishlardan foydalanadilar. Ular qo'ng'iroqlarda shovqinni kamaytirish uchun ishlatiladi. Qo'ng'iroqlarning ravshanligini yaxshilash uchun suyak tebranish signali mikrofon signali bilan birlashtiriladi; u tashqi tovushlar sabab bo'lishi mumkin bo'lgan noto'g'ri tetiklash muammolarini kamaytirish uchun ovozli shovqin, ovozni uyg'otish funktsiyasi uchun ishlatiladi,
Suyak o'tkazuvchanlik sensorlari asosan ba'zi o'rta va yuqori darajadagi mahsulotlarda qo'llaniladi. Ular asosiy inson ovozi ekanligini aniqlash uchun asosan tebranishlardan foydalanadilar. Ular qo'ng'iroqlarda shovqinni kamaytirish uchun ishlatiladi. Qo'ng'iroqlarning ravshanligini yaxshilash uchun suyak tebranish signali mikrofon signali bilan birlashtiriladi; u ovozli shovqin uchun ishlatiladi, Ovozni uyg'otish funksiyasi tashqi tovushlar sabab bo'lishi mumkin bo'lgan noto'g'ri tetiklash muammolarini kamaytiradi va o'zaro ta'sirning aniqligini oshiradi.

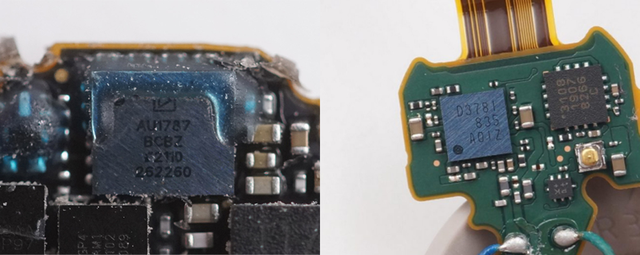

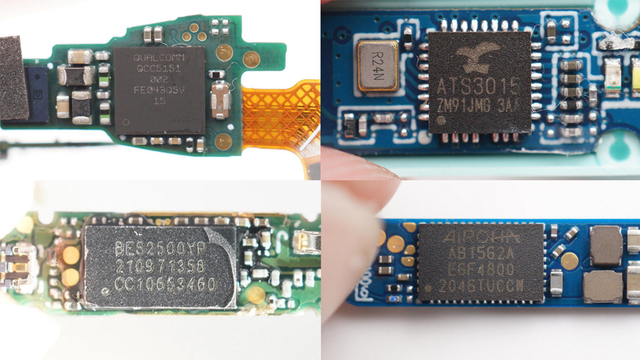

Bluetooth Audio SoC
Bluetooth audio asosiy boshqaruv chipi TWS eshitish vositasidagi eng muhim komponent hisoblanadi. Bu TWS minigarniturasi uchun simsiz ulanish, ovozni qayta ishlash, naushnik quvvatini boshqarish va aqlli shovqin kabi funktsiyalarni amalga oshirish uchun asosdir. Uning holati mobil telefondagi CPU protsessoriga teng. Eshitish vositasi asosan Bluetooth texnologiyasi orqali mobil telefonga va boshqa ijro etish qurilmalariga ulanadi va terminal tomonidan yuborilgan audio signal bir vaqtning o'zida ikkita minigarnituraga monitoring, yo'naltirish, ikki kanalli ulanish va shakllantirish uchun boshqa rejimlar orqali uzatiladi. stereo tizim.
Shovqinni kamaytirish chipi
Shovqinni kamaytirish chipi asosan shovqinni kamaytirish funktsiyasini qo'llab-quvvatlaydigan TWS eshitish vositalarida qo'llaniladi. U mikrofon tomonidan yig'ilgan tashqi shovqin signalini qayta ishlash uchun ishlatiladi. Qayta ishlashdan so'ng, mos keladigan teskari tovush to'lqini chiqariladi va keyin karnay shovqinni bekor qilish uchun teskari tovush to'lqinini chiqaradi. Biroq, asosiy boshqaruv chipi faol shovqinni kamaytirish funktsiyasini birlashtira boshlaganligi sababli, mustaqil tashqi shovqinni kamaytirish chipi kamroq va kamroq ishlatiladi.

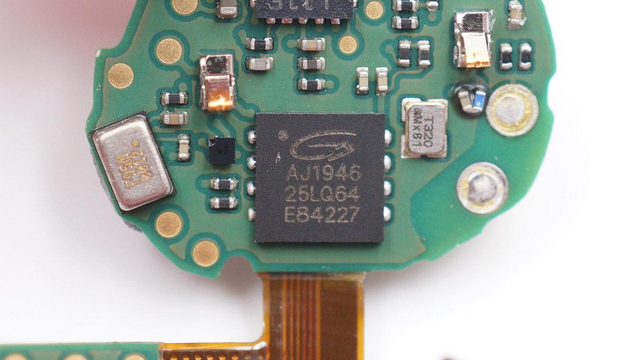

saqlash
TWS minigarnituralari hozirda asosan mobil telefonlar, kompyuterlar va planshetlar kabi mobil qurilmalarda ishlatilganligi sababli, ichkarida katta hajmli saqlash kerak emas. TWS minigarniturasidagi xotira asosan Bluetooth bilan bog'lanish ma'lumotlarini va oldindan o'rnatilgan turli funktsiyalarni saqlash uchun ishlatiladi. Hozirgi vaqtda ko'pgina mahsulotlar asosiy boshqaruv chipiga birlashtirilgan.
3. Xulosa
Mobil telefon mahsulotlaridan farqli o'laroq, TWS minigarnituralarining nafis va ixcham dizayni oddiy iste'molchilarga ularni mustaqil ravishda qismlarga ajratish va mahsulot ichida qanday konfiguratsiyalar qo'llanilishi va qaysi funktsiyalarga mos kelishini mustaqil o'rganishni imkonsiz qiladi. 300 ga yaqin TWS eshitish vositalarini demontaj qilish bo'yicha hisobotlarga asoslanib, bu safar I Love Audio.com uni hamma uchun batafsil saralab berdi. Kamchiliklar bo'lishi mumkin bo'lsa-da, umid qilamanki, bu ko'proq bilishni istagan do'stlarga yordam beradi.
TWS minigarnituralari hozirgi iste'mol bozorida juda mashhur mahsulotga aylanishi mumkin va ularning ichki konfiguratsiyasi ularga kuchli yordam beradi. Va hajmning cheklanganligi sababli, mahsulot turli funktsiyalarni qo'llashni amalga oshirish uchun juda yuqori darajadagi integratsiyaga muhtoj. "Chumchuq kichkina bo'lsa-da, uning barcha ichki organlari bor" TWS garniturasining ichki tuzilishi va konfiguratsiyasini juda yorqin tasvirlab bera oladi.
TWS minigarnituralarining jadal rivojlanishi va texnologiyaning uzluksiz rivojlanishi bilan, masalan, zaryadlash qutisidagi quvvatni boshqarish chipi va minigarnituradagi asosiy boshqaruv Bluetooth SoC kabi, atrofdagi kichik qurilmalar doimiy ravishda birlashtiriladi va integratsiya darajasi doimiy ravishda yaxshilanadi. , shuning uchun mahsulot sifatini yanada ishonchli qiladi. Nazorat va barqarorlik ham yaxshiroq. Boshqa tomondan, TWS minigarnituralarining funktsiyalari asta-sekin boyitiladi va yuqori darajada integratsiyalashgan ichki konfiguratsiya ham kelajakda yangi funktsiyalarni qo'llash uchun joy beradi.
Yakuniy foydalanuvchi nuqtai nazaridan, bu ovoz sifati yaxshilanganini, kechikishning qisqarishini, batareyaning ishlash muddatini uzaytirishini va foydalanuvchi tajribasi yaxshilanib borayotganini anglatadi. Faol shovqinni kamaytirish va sport sog'lig'ini kuzatish kabi yangi funktsiyalarni doimiy boyitish bilan dastur stsenariylari doimiy ravishda kengayib, foydalanuvchi tajribasini yanada yaxshilaydi.
