Pogo Pin loyihasida qayta oqimli lehim va to'lqinli lehim
Umuman olganda, Pogo Pin konnektorlari ikkita lehim usulidan foydalanadi: qayta oqimli lehim va to'lqinli lehim.
Qayta oqimli lehimlash PCB platasining prokladkalari (kontakt prokladkalari) yuzasiga lehim pastasini cho'tkalashni anglatadi. Bir yoki bir nechta elektron komponentlarni ulab bo'lgandan so'ng, lehim ko'p haroratli qayta ishlaydigan pechda isitish orqali amalga oshiriladi.
Bugungi raqamli elektron mahsulotlar juda kichik, o'ta nozik va o'ta nozik yo'nalishda rivojlanmoqda. Ichki tuzilmani loyihalash maydoni tobora ixcham bo'lib bormoqda, PCB platasining dizayn sxemasi tobora ixcham bo'lib bormoqda, terminal mahsulotlari tezroq va tezroq yangilanadi va savdo hajmi oshib bormoqda. U tobora ko'tarilib bormoqda va to'lqinli lehim va qo'lda lehimlash uning rivojlanishiga javob bera olmadi. Faqat qayta oqimli lehim texnologiyasidan foydalangan holda yuqori aniqlikdagi, yuqori samarali va yuqori sifatli SMT patch ishlab chiqarishni amalga oshirish mumkin. Pogo Pin konnektorlari kichik o'lchamlari, yuqori umri, katta oqimi, chiroyli ko'rinishi va dizayn muhandislari uchun qulay strukturaviy dizayni tufayli iste'molchi elektron mobil terminallari va sanoat elektron mahsulotlarida keng qo'llaniladi.
Pogo Pin ulagichlari ikki shaklda mavjud:

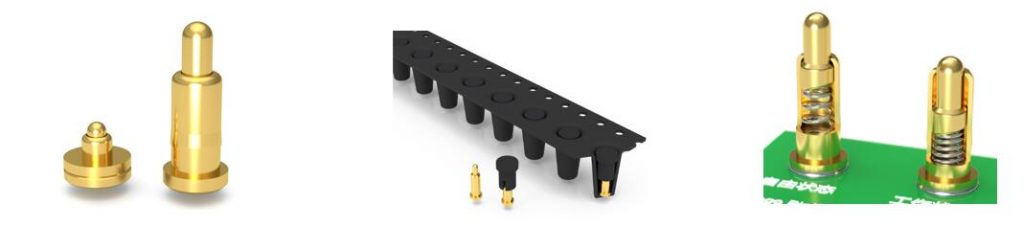

Birinchisi, tenglikni yostig'i yuzasiga o'rnatiladigan tekis pastki yamoq turi. Biz uni quyida ko'rsatilganidek, SMT sirt o'rnatish texnologiyasi deb ataymiz:

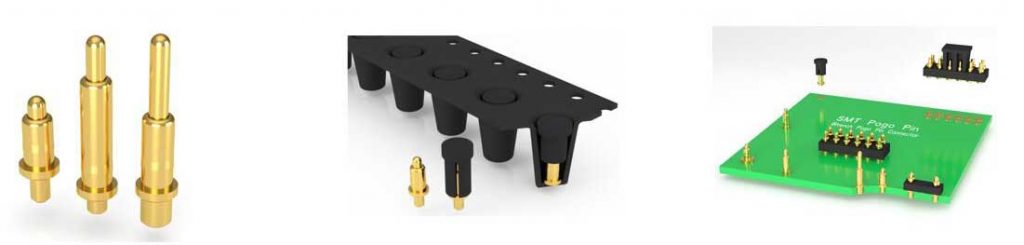

Ikkinchisi, quyruq pinining tenglikni taxtasi teshikli payvandlash payvandiga o'rnatilgan pin, biz uni plaginli SMT patch payvandlash deb ataymiz, bu ham qayta oqimli lehimning bir turi. Ushbu usuldan foydalanishdan maqsad komponentlarning ushlash kuchini yaxshilashdir. U PCB platasiga yanada mustahkam bog'langan. Quyida ko'rsatilganidek:
2. To'lqinli lehimlash

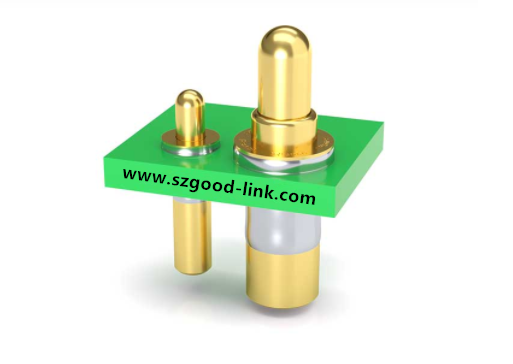

To'lqinli lehimlash - bu eritilgan lehim bilan lehim to'lqinlarini hosil qiluvchi komponentlarni lehimlash jarayoni. Lehimlashning ushbu usuli birinchi navbatda komponentlarning pinlarini tenglikni teshiklariga kiritishni talab qiladi. To'lqinli lehimlash og'ir yuklangan plaginli elektron komponentlar uchun javob beradi, lekin o'z-o'zidan og'irlikdagi elektron komponentlar uchun emas. SMD elektron komponentlarini juda engil va pinsiz lehimlash.
