POGO PIN-kodni loyihalash va ishlab chiqarish jarayoni
Mos POGO PIN-kodini qanday tanlash mumkin
1. Yaxshi POGO PIN-kodi quyidagi uchta nuqtaga javob berishi kerak:
①Ishonchli sifat
②Barqaror ishlash
③Talablarga javob bering.
Buyurtmalarni o'z vaqtida yetkazib berish ham juda muhimdir. Tekshirish uchun POGO PIN ulagichi ishlab chiqaruvchisiga borish yaxshidir. Zavodning ko'lami, muvaffaqiyatli echimlari, qayta ishlash uskunalari, ishlab chiqarish quvvati va ilmiy-tadqiqot quvvati mahsulot sifatiga, yetkazib berish quvvatiga va texnik yordamga bevosita ta'sir qiladi. Zhongzhengtian sanoatda dizayn sxemasi, ommaviy ishlab chiqarish narxi va tovarlarni etkazib berish hajmida afzalliklarga ega. Do'stlar bilan aloqa qilish uchun fabrikaga kelish uchun xush kelibsiz.
POGO PIN-kodi uchta, uchta va to'rtta tamoyilga amal qiladi
Muammolarning 1,40 foizi dizayndan kelib chiqadi
Old tomonning dizayni asossiz, orqa tomoni esa foydasiz (masalan, tirgak nozli plastik tekislikdan balandroq, PIN igna oralig'i tartibsiz va hokazo).
Muammolarning 2,30 foizi muloqotdan kelib chiqadi
Dastlabki bosqichda turli xil texnik talablarning aloqasi aniq emas edi va mahsulotdan haqiqiy foydalanish aniq emas edi, bu ham tez-tez uchraydigan muammolarning asosiy sabablaridan biri edi (masalan, RF to'lqini zaryadlovchining teshigi sifatida ishlatiladi. quti, haqiqiy ish balandligi chizilganga mos kelmaydi, markaz masofasi tasdiqlanmagan va hokazo). Mijozning funktsional talablari va dastur doirasini tushunib oling va Pogo pinining texnik xususiyatlari va parametrlarini yanada oqilona tavsiya etishi mumkin;
Muammolarning 3,30 foizi jarayondan kelib chiqadi
Mahsulotni yig'ish bir nechta protseduralarga ega va ishlab chiqarish jarayonida noto'g'ri ishlash tufayli POGO PIN-kodi qaytarib bo'lmaydigan darajada shikastlangan (masalan, ko'krak shikastlangan, quvur ichidagi begona narsalar, SMT otish va boshqalar).

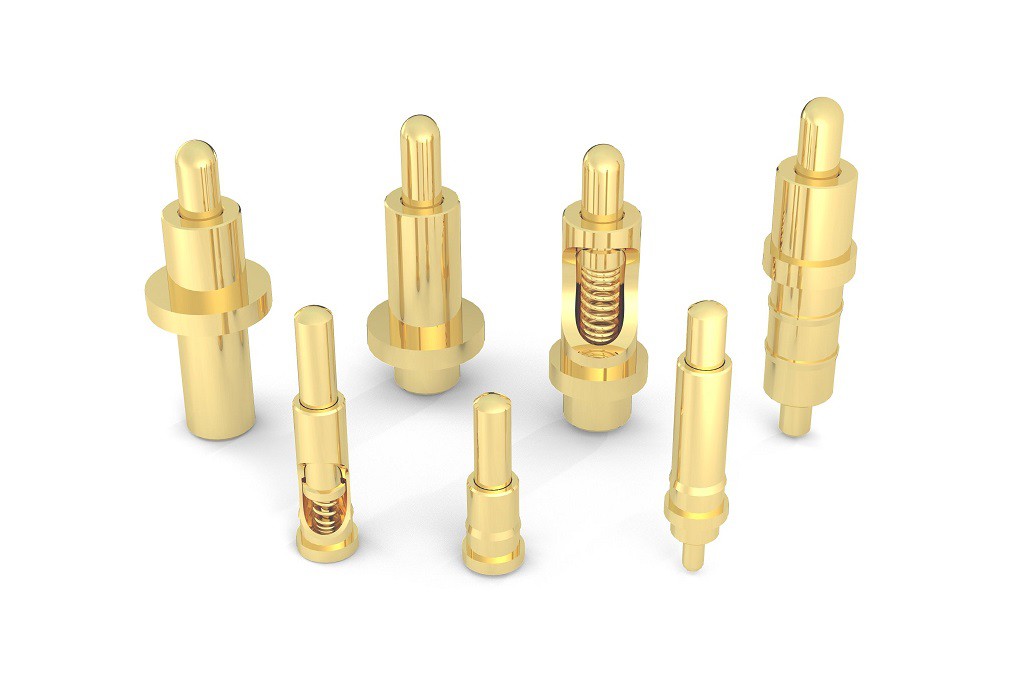

POGO PIN kodining asosiy kiritilishi

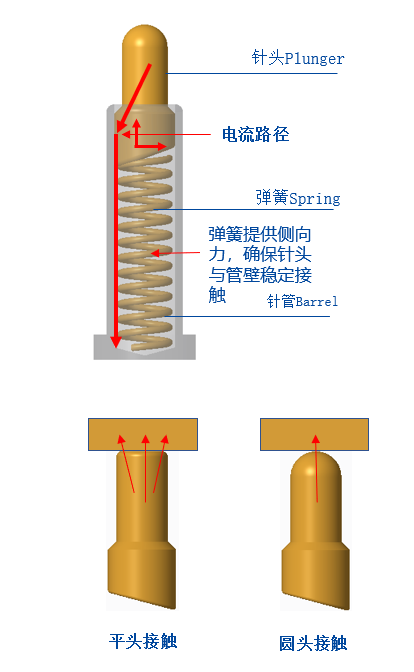

Nima uchun POGO PIN qiyshiq tuzilishga ega: Pogo PIN pistonining pastki qismi odatda qiyshiq tuzilishga ega. Eğimli strukturaning vazifasi Pogo Pin igna (Plunger) ishlayotgan vaqtda ignaning ichki devori (Tube) bilan aloqada bo'lishini ta'minlashdan iborat, shunda oqim asosan o'tadi. Pogo Pinning barqarorligi va past empedansini ta'minlash uchun oltin bilan qoplangan igna (Plunger) va igna (Tube).

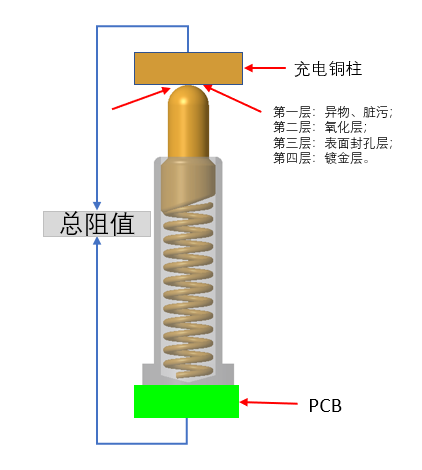

Nima uchun POGO PIN dumaloq bosh tuzilishidan foydalanadi? Pogo Pin odatda nisbatan kichik bo'lgani uchun talab qilinadigan elastiklik unchalik kuchli emas. Agar u quvvat bankida yoki yoritishda ishlatilsa, elastiklik to'rt yoki besh yuz gramm yoki hatto bir yoki ikki kilogrammni tashkil qiladi. Tabiiyki, uni tekis qilish yaxshiroqdir. , Yassi bosh katta aloqa maydoniga ega va uning kuchi to'liq aloqa qilish uchun kontakt yuzasida oksid qatlamini buzish uchun etarli. Dumaloq boshlarning aksariyati TWS Bluetooth eshitish vositalarida va aqlli bilaguzuk soatlarida qo'llaniladi. Maksimal elastiklik kuchi 150 gramdan oshmaydi (zaryadlovchi qutisi teshigining elastik kuchi 20-35gf orasida) va sirt va sirt o'rtasidagi aloqaning elastik kuchi tarqaladi va mis. eshitish vositasi uchidagi ustun buzilmaydi. Oksid qatlami etarli emas, buning natijasida aloqa etarli emas va yomon aloqa. Bu vaqtda, agar nuqtadan sirtga aloqa qilish uchun yumaloq bosh strukturasi ishlatilsa, elastik kuch bir nuqtada to'planadi va aloqa tabiiy ravishda ancha etarli bo'ladi.
Ishlash parametri/ishlash parametri
asosiy ishlash parametrlari
A. Ishlash kuchlanishi: DC 12 voltdan kam
B. Nominal oqim: 1.0 Amper /Pin
C. Ishlash harorati: -40 darajadan 85 darajagacha.
D. Saqlash harorati: 25 daraja plyus /-3 daraja.
E. Ish muhitining namligi: 10 foiz RH dan 90 foizgacha RH
F. Chidamlilik (hayot): 10,000 sikl.
G. Kontakt empedansi: 200 mOm Maks. @ishchi zarbasi
(Ish zarbasi paytida: 200mOhm / Maks)
Ishlab chiqarish jarayoni /制造工艺

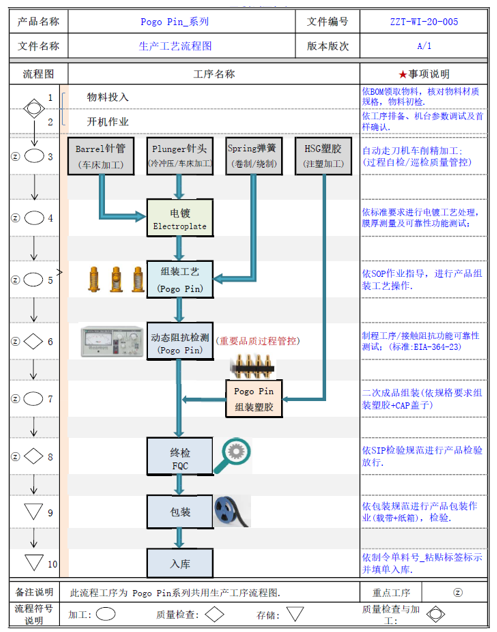

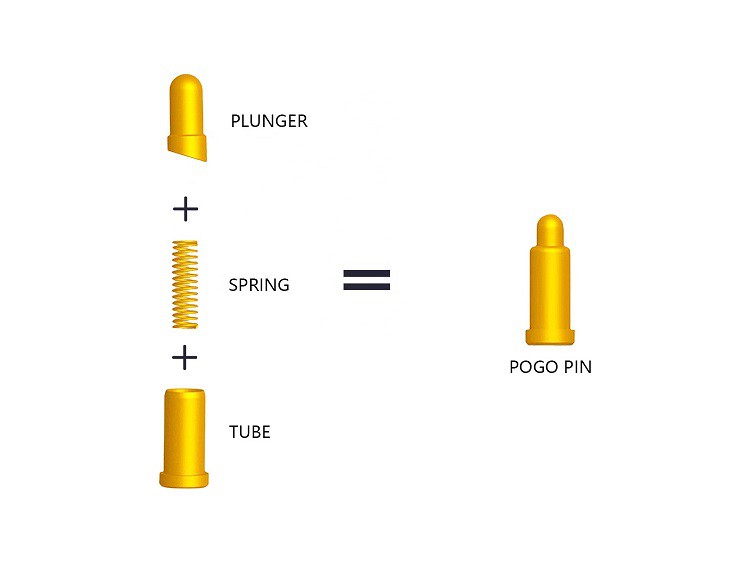

Mahsulotni yig'ish usuli

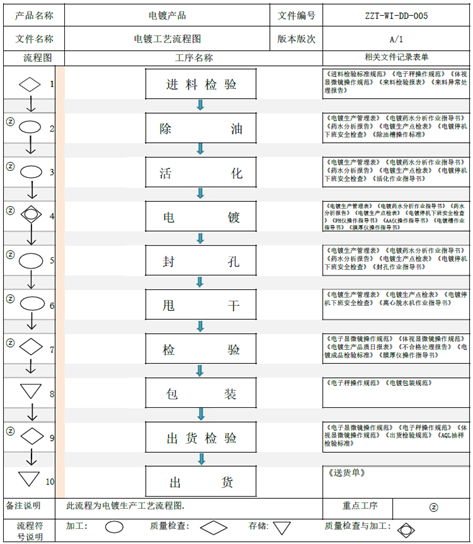

Elektrokaplama jarayonining oqimi
Old dizaynda qanday parametrlarni tasdiqlash kerak
① PCB platasidan quloqchin uchidagi mis ustunning aloqa yuzasigacha bo'lgan masofani tasdiqlang (ya'ni, POGO PIN kodining ish balandligi).
② PCB platasidan zaryadlash qutisining plastik yuzasigacha bo'lgan masofani tasdiqlang (ya'ni, POGO PIN igna trubasining maksimal balandligi, igna trubkasi bu balandlikdan oshmasligi kerak).
③ PIN igna markazi va aylana markazi orasidagi masofani tasdiqlang
(SMT patching paytida shovqinni oldini olish uchun keyinroq lenta olayotganda shlyapa hajmini tasdiqlang).
④ PCB platasining o'lchamini va taxta ostidagi bo'sh joyni tasdiqlang
(POGO PIN-kodi uchun optimallashtirilgan va takomillashtirilgan).
P.S: PCB platasining diametri 1,6 mm bo'lishi tavsiya etiladi, ta'sir yaxshiroq bo'lishi va quyidagi afzalliklarga ega bo'lishi uchun ustunni taxtali konstruktsiyaga aylantirish tavsiya etiladi: ① Yamoq qattiqroq; ② Igna trubkasi bo'shlig'i kengaytiriladi, igna oldindan ko'proq bosiladi va kontakt etarli bo'ladi.
Nima uchun ignaning pastki qismi qiyshiq bo'lishi kerak: Agar u tekis qilib qo'yilgan bo'lsa, oqim bahorga yuqori talablarga ega bo'lgan bahor tomonidan o'tkaziladi va buloq juda nozik bo'lib, uni yoqish oson.
