Pogo pinli ulagichning so'nggi dizayn talablari
Pogo Pin ulagichi asosan 6 qismdan iborat, ya'ni igna mili, bahor, keramik boncuk, igna trubkasi, plastmassa, qopqoq (mijozning asosiy o'rnatish talablari igna milini himoya qilish uchun plastik CAP bilan jihozlanishi mumkin).'ga pogo pinli ulagichning kontakt terminalining shakl talablarini ko'rib chiqaylik.
1. Kontaktni tugatish uchun dizayn talablari:

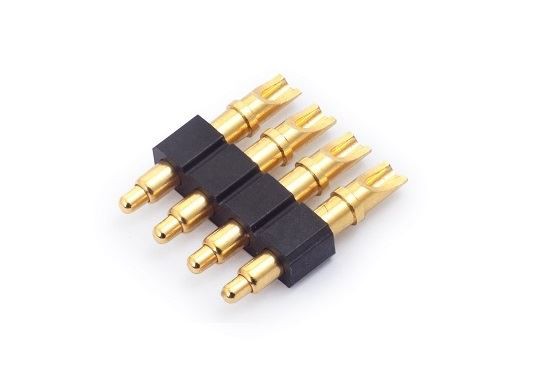

nostandart turdagi kontakt bo'lib, to'liq mashinaning simi talablariga muvofiq ishlab chiqilgan, birinchi navbatda plagin uchining o'lchamini, mahsulotni o'rnatish shaklini, tashqi ko'rinish rejimini va kabelning spetsifikatsiyasini tasdiqlang. Kabelni aniqlab bo'lmaganda, amal qilish tamoyili aloqa qismining raqamiga muvofiq simi teshigini loyihalashdir. O'tkazgich teshigi katta simli o'lchovli simlarning talablariga javob berishi mumkin. Telning yadro simining diametrining payvandlash chashkasining ichki diametriga nisbati odatda 0,5-0,7 ni tashkil qiladi; Simni ulashda dizayn printsipi shundan iboratki, simi yadrosining diametri va kontaktning ulanish teshigi mos keladi va sim yadrosi diametrining payvandlash teshigining ichki diametriga nisbati odatda 0,6-0,8 ni tashkil qiladi.
2. Aloqani tugatish shakliga qo'yiladigan talablar:
Pogo pinli konnektorda kontakt ulagichning muhim qismi bo'lib, u asosan signal uzatishni amalga oshiradi. Ulagichni loyihalashda kontakt juftlashtiruvchi uchidan va quyruq uchidan iborat. Ulagichning vilkasi va rozetka o'rtasidagi aloqa ishonchliligini ta'minlash uchun birlashtiruvchi uchi odatda elastik qismlar va qattiq qismlardan iborat; kontaktning quyruq uchi asbob-uskunalar o'rtasidagi kabel aloqasini, bosilgan taxtalar yoki kabel o'rtasidagi o'zaro bog'lanishni amalga oshirishdir va platalar orasidagi o'zaro bog'lanish kabel ulanishi uchun ishlatiladi. Ulagichning terminal uchi payvandlash paychalarining turiga, siqish simli turiga va izolyatsion pirsing turiga ega (IDC, lehimsiz o'rash turi, bosilgan taxtalar, kontaktlar uchun ishlatiladi Tugatish shakllari to'g'ridan-to'g'ri payvandlash, bükme payvandlash, sirt o'rnatish va payvandlash- bepul bosish turi.
