Pogo pinli ulagichning kontaktli uchi dizayni va talablari

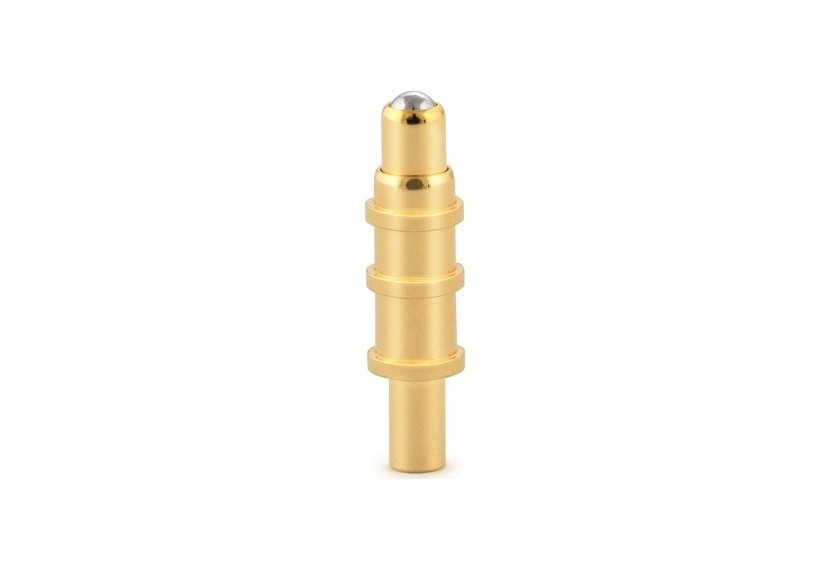

1. Yakuniy aloqa uchun dizayn talablari
kontaktning nostandart turi hisoblanadi. U butun mashinaning kabel talablariga muvofiq ishlab chiqilgan. Birinchidan, plagin uchining o'lchamini, mahsulotni o'rnatish usulini, tashqi ko'rinish shaklini va kabelning spetsifikatsiyasini tasdiqlash kerak. Kabelni tasdiqlash qiyin bo'lsa, aloqa raqamiga muvofiq simi teshigini loyihalashtiring. O'tkazgich teshigi katta sim o'lchovli simlarning ehtiyojlarini qondirishi mumkin. Tel yadro diametrining payvandlash chashkasining ichki diametriga nisbati odatda 0,5-0,7 ni tashkil qiladi; Simni ulashda dizayn printsipi shundan iboratki, simi yadrosining diametri va kontaktning ulanish teshigi mos keladi va sim yadrosi diametrining payvandlash teshigining ichki diametriga nisbati odatda 0,6-0,8 ni tashkil qiladi.
2. Yakuniy aloqa shakliga qo'yiladigan talablar
Pogo pin konnektorida kontakt qismi ulagichning ajralmas qismi bo'lib, uning asosiy vazifasi signal uzatish uchun javobgardir. Ulagichni loyihalash jarayonida kontakt juftlashtiruvchi uchi va quyruq uchi bilan hosil bo'ladi. Ulagichning vilkasi va rozetka o'rtasidagi aloqa ishonchliligini ta'minlash uchun birlashtiruvchi uchi odatda elastik qismlar va qattiq qismlardan iborat; kontaktning quyruq uchi asbob-uskunalar orasidagi kabel aloqasi, bosilgan taxtalar orasidagi o'zaro bog'lanish uchun javobgardir yoki kabel va taxta o'rtasidagi o'zaro bog'lanish kabelni ulashda ishlatiladi. Ulagichning terminal uchi to'rt turga bo'linishi mumkin: payvandlash paychalarining turi, siqish simi turi, izolyatsiyalash teshilish turi va lehimsiz o'rash turi; Ilova Bosilgan elektron platada kontaktni tugatish shakllari to'rt turga bo'linishi mumkin: to'g'ri payvandlash, kavisli payvandlash, sirt o'rnatish va lehimsiz presslash turi.
