Pogo pinlarini qanday o'rnatish kerak?
POGO PIN ulagichlarida pogo pinlarining g'ayritabiiy oltin qoplamasi muammosini tahlil qilish
POGO PIN ulagichi pogo pinlarining pinlari odatda juda faol metall bo'lgan guruchdan tayyorlanadi. Havo ta'sirida havodagi kislorod bilan reaksiyaga kirishadi va sirt oksidlanadi.
Shuning uchun, POGO PIN pogo pinlari sirt bilan qoplangan, ko'proq oltin bilan qoplangan, nikel bilan qoplangan, rux bilan qoplangan, kumush bilan qoplangan va hokazo bo'lishi kerak. Bugun biz POGO PIN pogo pinlari oltin paytida duch keladigan ba'zi muammolarni muhokama qilamiz. qoplama jarayoni.
Oltin qoplama jarayoni POGOPIN pogo pin qoplamasida muhim rol o'ynaydi. Hozirgi vaqtda oltin qoplama hali ham ko'p sonli teshik qismlarining teshiklarida barrel qoplamasi va tebranish qoplamasi bilan amalga oshiriladi, faqat oltin bilan tanlangan ba'zi materiallardan yasalgan pogo pinlari bundan mustasno. . So'nggi yillarda ulagichning o'lchami tobora ko'proq kichrayib bordi va pin teshigi qismining teshigida oltin qoplama sifati yanada sezilarli bo'ldi. Oltin qatlam uchun foydalanuvchilarning sifat talablari ham ortib bormoqda va ba'zi foydalanuvchilar ham oltin qatlamning yuqori va yuqori ko'rinish sifatiga ega. Hatto juda muhim darajalarda ham, bu umumiy sifat muammolari konnektorning oltin qoplama sifatini ta'minlash uchun har doim konnektorning oltin qoplamasi sifatini yaxshilashi mumkin. Ushbu sifat muammolarining sabablari birma-bir muhokama qilinadi.
1. Pogo pinining oltin bilan qoplangan qatlamining rangi g'ayritabiiydir. Bahor pinining oltin bilan qoplangan qatlamining rangi oddiy oltin qatlamning rangiga mos kelmaydi yoki bir xil yordamchi mahsulotning turli qismlarining oltin qatlami boshqa rangga ega. Bu elektrokaplama bilan bog'liq eng keng tarqalgan muammolardan biridir.
2. Pogo pin oltin bilan qoplangan xom ashyo tarkibidagi aralashmalarning ta'siri
Qoplama eritmasiga kiritilgan aralashmalar oltin qoplama eritmasining bardoshliligidan oshib ketganda, oltin qatlamning rangi va yorqinligi tezda ta'sir qiladi. Agar organik aralashmalar ta'sir qilsa, oltin qatlam xira ko'rinadi. Film juda qorong'i va sochlarning holati aniqlanmagan. Agar metall aralashmalari aralashsa, oqim zichligining samarali diapazoni torayadi. Hall xujayrasi testi shuni ko'rsatadiki, sinov qismining joriy zichligi past uchida yoki plastinkaning yuqori qismida yorqin emas va pastki uchida qoplamaydi. Elektrokaplamaning qizil yoki hatto qorayganligini aks ettirgan holda, teshikdagi rang o'zgarishi aniqroq bo'ladi.
3. Pogo pinining oltin bilan qoplangan oqim zichligi juda yuqori.
Qoplangan qismning umumiy maydoni noto'g'ri hisoblanganligi sababli, qiymat haqiqiy sirt maydonidan kattaroqdir, shuning uchun oltin qoplama oqimining miqdori juda katta yoki oltin qoplama ishlatilganda, oltin qoplamaning amplitudasi kristallanish uchun juda kichikdir. trubadagi oltin qoplamaning hammasi yoki bir qismi va ingl. Bu qatlam qizil rangda.
Pogo pinini o'rnatish usuli:

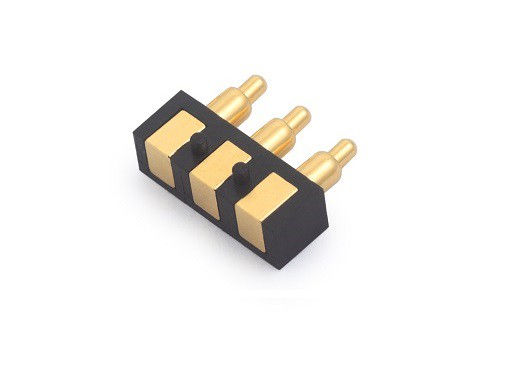

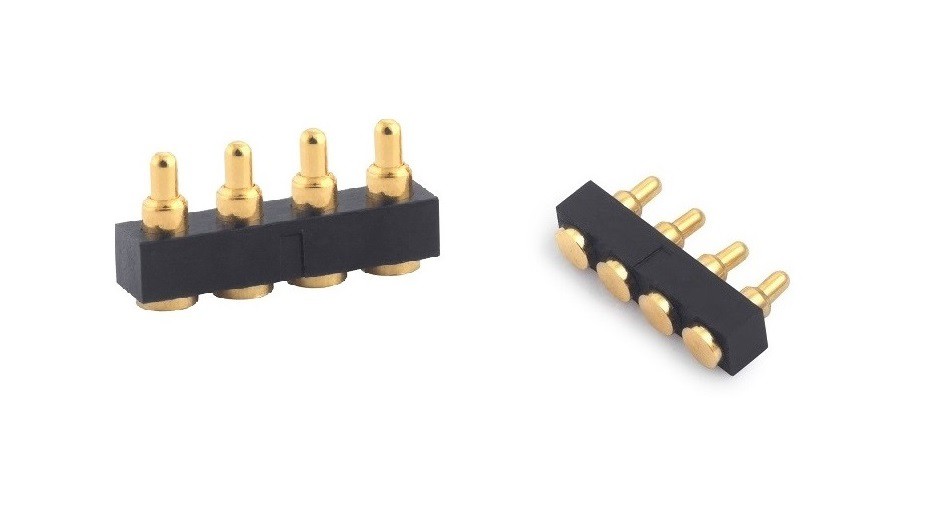

1. Yuzaki o'rnatish
Pogo pin odatda barqaror tarzda o'rnatiladi va igna trubasining pastki qismi tekis pastki dizayndir, shuning uchun biz vertikal yoki gorizontal paketni ishlatishimiz mumkin, bu esa tenglikni lehimlashni osonlashtiradi. Bundan tashqari, ba'zi ignalar uchida joylashishni aniqlash pinlari bor, shuning uchun hech qanday ofset yo'q va u yaxshiroq ishlaydi.

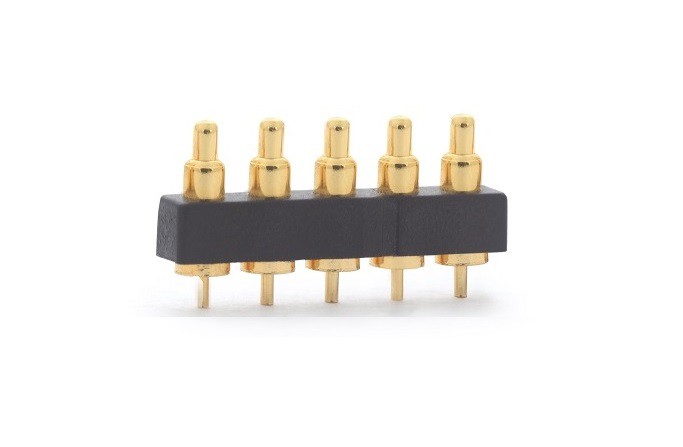

2. To'g'ri lehim dumini o'rnatish usuli
Oson lehimlash uchun oddiy plagin to'plami. Bundan tashqari, biz tez-tez tail-end plagin paketlaridan foydalanamiz, bu ham pogo pin ishlab chiqaruvchilariga makondan foydalanish nuqtai nazaridan ko'proq imkoniyatlar beradi.
3. Suzuvchi o'rnatish
Asosan ikkita boshli ikki tomonlama dizaynni qabul qiladi, bu payvandlash bosimisiz ulanish uchun ko'proq mos keladi, bu esa muhandislarga ikki tomonlama taxtali ulanishlarni amalga oshirishda ko'proq kosmik moslashuvchanlikka ega bo'lish imkonini beradi.
POGO PIN pogo pinlarini o'rnatishning boshqa ko'plab usullari mavjud. Biz ham haqiqiy vaziyatimizga qarab tanlashimiz kerak.
