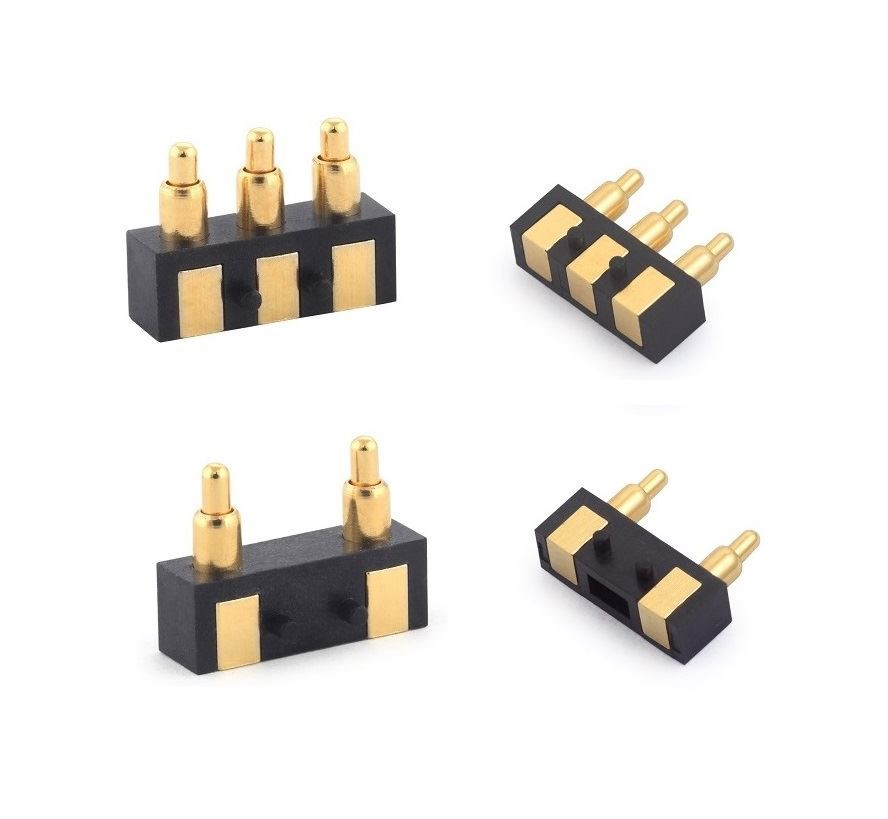

Bahor kontaktli Pogo pinining asosiy ishlashi
Bahor kontaktli Pogo pin-konnektorlari elektron mahsulotlarda birlashtiruvchi rol o'ynaydi va aerokosmik, harbiy, tibbiyot va boshqa sohalarda qo'llaniladi. Keling,' uning ishlashini birgalikda ko'rib chiqaylik.
Ulagichning asosiy ishlashi mexanik ishlash, elektr ko'rsatkichlari va atrof-muhit ko'rsatkichlariga bo'linadi.
2. Mexanik xossalari
Kiritish va chiqarish kuchi muhim mexanik xususiyatdir. Kiritish va chiqarish kuchi kiritish kuchi va chiqarish kuchiga bo'linadi (shuningdek, ajratish kuchi deb ataladi), ikkalasining talablari boshqacha. Tegishli standartlarda maksimal kiritish kuchi va minimal ajratish kuchi uchun qoidalar mavjud. Shuning uchun, foydalanish nuqtai nazaridan, kiritish kuchi past kiritish kuchi LIF va kiritilmagan kuch ZIF tuzilishidan kichikroq. Agar ajratish kuchi juda kichik bo'lsa, Pogo pin kontakti ishonchli bo'ladi.
Yana bir muhim mexanik ko'rsatkich - bu bahor kontaktli Pogo pin-konnektorining mexanik ishlash muddati. Aslida, mexanik hayot GB5095 milliy standartida mexanik operatsiya deb ataladigan chidamlilik indeksidir. U bitta kiritish va olib tashlashni sikl sifatida ishlatadi va ko'rsatilgan kiritish va olib tashlash siklidan so'ng ulagich odatda o'zining ulanish funktsiyasini (masalan, kontakt qarshiligi qiymati) bajara oladimi yoki yo'qmi, qaror manbai sifatida. Ulagichni kiritish va chiqarish kuchi mexanik ishlash muddati, kontaktning tuzilishi (musbat bosimning kattaligi), kontakt qismining qoplama sifati (surma ishqalanish koeffitsienti) va kontaktning o'lchov aniqligi bilan bog'liq. (tekislash).
Uch, elektr ishlashi
Elektr xususiyatlari Ulagichning asosiy elektr xususiyatlariga kontakt qarshiligi, izolyatsiya qarshiligi va dielektrik kuch kiradi.
1. Kontaktli qarshilikka ega yuqori sifatli elektr konnektorlari past va barqaror kontakt qarshiligi bilan jihozlangan bo'lishi kerak. Ulagichning kontakt qarshiligi bir necha milliohmdan o'nlab milliohmgacha.
2. Izolyatsiya qarshiligi elektr konnektori kontaktlari va kontaktlar va qobiq o'rtasidagi izolyatsiyalash ko'rsatkichlarining o'lchovidir va uning kattaligi yuzlab megohmdan minglab megohmgacha.
3. Dielektrik quvvati, shuningdek, chidamli kuchlanish va dielektrik chidamli kuchlanish deb ataladi, ulagich kontaktlari orasidagi yoki kontaktlar va qobiq orasidagi nominal sinov kuchlanishiga bardosh berish qobiliyatidir.
